App Inventor Arduino
Afficher la température mesurée par le capteur DHT11 dans le smartphone
Arduino est une plateforme de développement matériel open source qui permet aux développeurs de créer des projets électroniques en utilisant un microcontrôleur et une variété de capteurs et d’autres composants électroniques. Bluetooth est une technologie de communication sans fil qui permet aux appareils de communiquer entre eux à une courte distance en utilisant des ondes radio.
Il est possible d’utiliser Arduino et Bluetooth ensemble pour créer des projets qui communiquent avec d’autres appareils via Bluetooth. Par exemple, vous pouvez utiliser un module Bluetooth avec Arduino pour créer un système de commande à distance, un système de suivi de localisation, un système de contrôle de l’éclairage ou tout autre type de projet qui nécessite la communication sans fil.
Pour utiliser Bluetooth avec Arduino, vous avez besoin d’un module Bluetooth compatible avec Arduino et d’une connexion Bluetooth sur l’appareil que vous souhaitez utiliser pour communiquer avec le projet Arduino. Vous pouvez utiliser des bibliothèques logicielles spécialisées pour simplifier l’intégration de Bluetooth dans votre projet Arduino et éviter de devoir écrire du code complexe pour la communication Bluetooth.
But de ce tutoriel:
Dans ce tutoriel on va voir comment envoyer la valeur de la température du capteur du DTH11 vers le smarthpone via bluetooth.
C’est pour cela, on va créer deux programmes: une application mobile avec App Inventor pour le smartphone et un programme pour la carte Arduino.
Composants nécessaires
carte Arduino UNO
L’Arduino UNO est une carte de développement microcontrôleur populaire utilisée pour créer des projets électroniques interactifs. Elle est basée sur le microcontrôleur ATmega328 et dispose de 14 broches d’entrée/sortie, de 6 entrées analogiques, de 2 ports série et d’un port USB pour la communication et l’alimentation.
capteur DHT11
Le capteur DHT11 est un capteur de température et d’humidité relative qui utilise la technologie de capteur de point de rosée. Il est fréquemment utilisé dans les applications de mesure de l’environnement, telles que les systèmes de contrôle de température et d’humidité dans les maisons et les bâtiments, les stations météorologiques et les systèmes de suivi de la qualité de l’air.
des fils de connexion
Les fils de connexion sont essentiels pour relier les composants électroniques dans un circuit électronique, y compris une carte Arduino. Il existe différents types de fils de connexion en fonction de leur application, comme les fils à gaine thermorétractable, les fils à cosse et les fils tressés.
Montage
Programme Arduino
Voici le programme qui permet de connecter la carte Arduino au smartphone et d’envoyer un message contenant la valeur de la température mesurée par le capteur DHT11 par bluetooth.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
#include <SoftwareSerial.h> #include <dht11.h> #define DHT11PIN 4 // broche DATA -> broche 4 dht11 DHT11; SoftwareSerial hc06(2,3); void setup(){ hc06.begin(9600); } void loop(){ DHT11.read(DHT11PIN); delay(1000); hc06.print((float)DHT11.temperature); // envoie du message vers le smartphone } |
Création de l’application avec App Inventor:
On va créer une application mobile nommée ‘temperature_arduino’ avec App Inventor qui permet de recevoir un message de la carte Arduino.

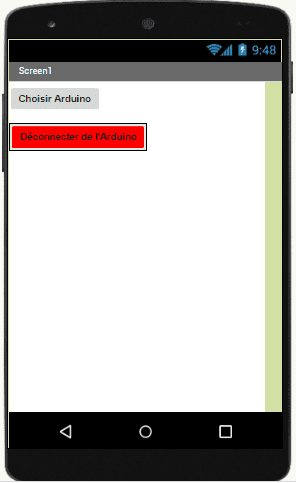

On vous propose donc de réaliser le design de l’application, avec le visuel suivant:
Programmation avec App Inventor
Pour programmer l’application, App Inventor nous propose d’utiliser L’espace Blocs qui permet de créer un programme sous forme de schéma bloc. Très simple d’utilisation mais nécessitant un peu de logique de programmation.

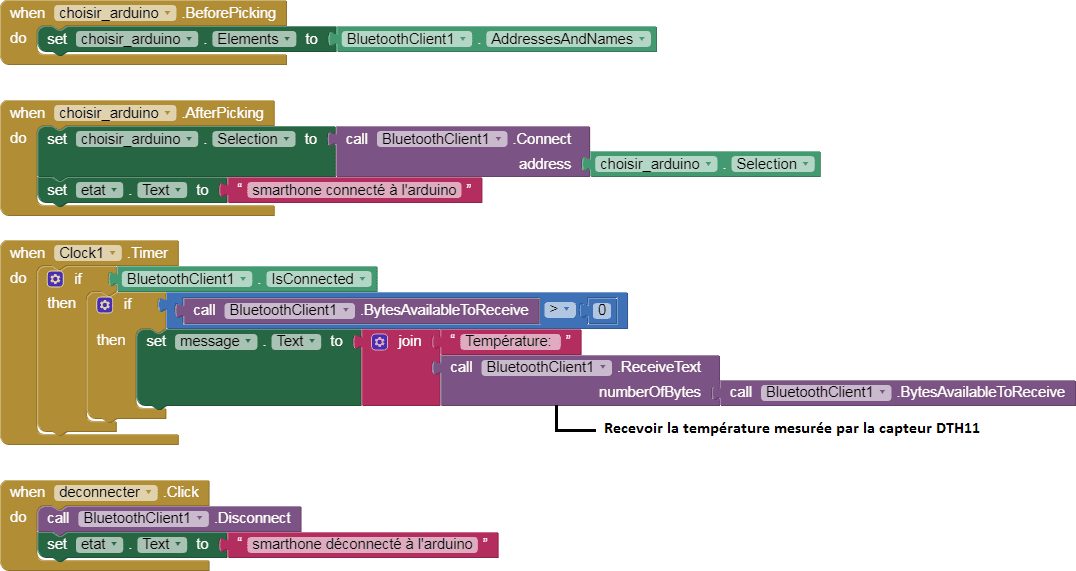

Voici le programme de l’application réalisée dans l’espace Blocs de l’App Inventor:
