Allumer une LED RGB avec la carte Micro:bit

But de ce tutoriel

Une LED RGB Red/Green/Blue (RGB) est un boîtier à trois LED en un qui peut s’allumer dans toutes les couleurs en fonction de trois couleurs : le rouge, le vert et le bleu.
Nous allons utiliser une LED RGB a cathode commune c’est à dire la LED RGB a 4 broches : une cathode commune à l’ensemble des LEDs et une une broche positive (anode) pour chacune des LED rouges, vertes et bleues qui composent l’emballage.

Pièces nécessaires

Vous aurez besoin des pièces suivantes :

• 1x micro: bit
• 1x câble USB Micro B
• 1x micro: bit Breakout (avec en-têtes)
• 1x planche à pain
• 1x fil de cavalier
• 1x module LED RGB

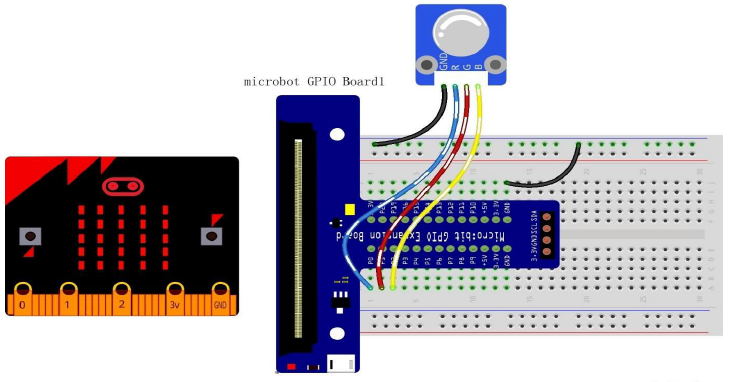

Montage

RGB Module –> Micro Bit Breakout
GND –>  GND
R –> P0
G –> P1
B — P2

Code

Programmation – numérique
Nous pouvons utiliser des blocs d’écriture numérique pour allumer et éteindre les différentes couleurs de LED,

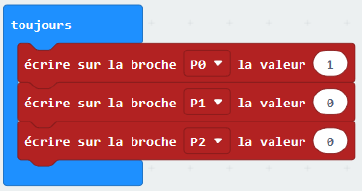

Red

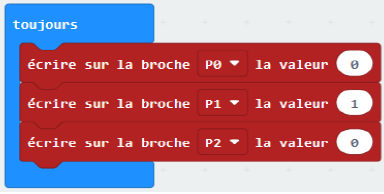

Green

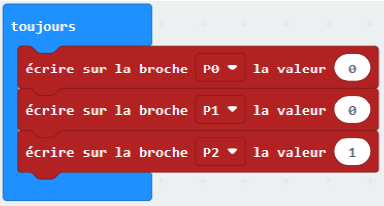

Blue

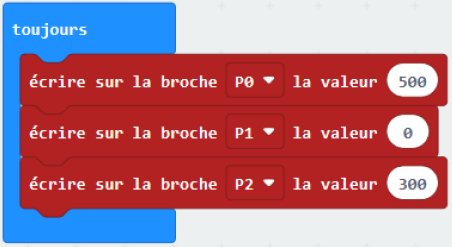

Programmation – analogique
En utilisant l’écriture analogique, vous pouvez combiner différentes quantités de chaque couleur pour générer la lumière d’une très large gamme de couleurs.
