Balance de pesée utilisant HX711 et ESP32 pour la surveillance du poids à distance (par bluetooth)

15-01-22 4263

HX711 est un amplificateur de mesure de pont de jauge, souvent utilisé pour amplifier le signal d’un capteur de poids. ESP32 est un microcontrôleur à faible consommation d’énergie et à double cœur, doté d’une connectivité Wi-Fi et Bluetooth intégrée. Le Bluetooth est une technologie de communication sans fil couramment utilisée pour connecter des périphériques tels que des smartphones, des tablettes et des ordinateurs à d’autres périphériques.

En utilisant un ESP32, il est possible de connecter un capteur de poids équipé d’un HX711 à un appareil compatible Bluetooth, tel qu’un smartphone ou une tablette. Cela peut être utile pour surveiller le poids à distance, ou pour intégrer une balance dans un système de surveillance plus large.

Pour cela, il faut connecter l’HX711 à l’ESP32 et programmer l’ESP32 pour qu’il envoie les données de poids sur une connexion Bluetooth. La programmation de l’ESP32 peut être réalisée à l’aide de l’IDE Arduino ou d’autres outils de développement.

Il existe également des modules prêts à l’emploi qui intègrent un ESP32, un HX711 et une connexion Bluetooth, ce qui facilite l’intégration dans un projet.

But de ce projet:

Dans ce projet, on va construire une balance de pesée équipée de la carte ESP32, du module HX711 et capteur de poids pour la surveillance du poids à distance par un smartphone via bluetooth.

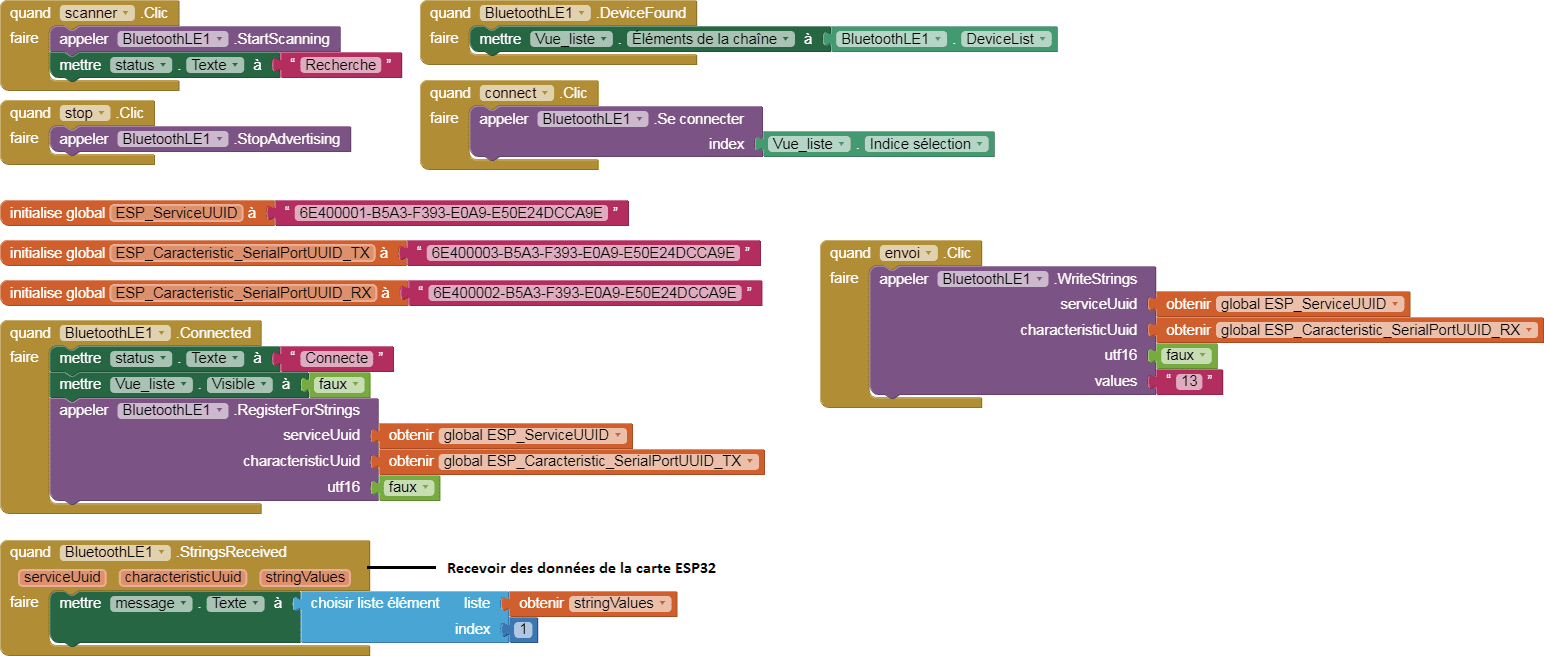

C’est pour cela, on va créer deux programmes: une application mobile avec App Inventor pour le smartphone et des programmes micropython pour la carte ESP32.

Composants nécessaires

carte ESP32

L’ESP32 est un microcontrôleur très populaire pour les projets électroniques et l’Internet des objets. Il est fabriqué par la société Espressif et offre une grande puissance de traitement, une connectivité sans fil intégrée (Wi-Fi et Bluetooth) ainsi que de nombreuses broches d’entrée/sortie pour la connectivité avec d’autres périphériques électroniques.

module HX711

Le module HX711 est un convertisseur analogique-numérique (CAN) utilisé pour mesurer la force de traction ou de compression sur un capteur de charge. Il est souvent utilisé dans les projets de capteurs de poids ou de force, tels que les balances, les pèses-personnes et les instruments de mesure de force.

Le module HX711 est doté d’un microcontrôleur intégré et d’un amplificateur différentiel qui permet de convertir les signaux analogiques de force en données numériques. Le module peut être connecté à un microcontrôleur ou à un autre dispositif de traitement de données en utilisant une interface de communication telle que l’interface de données série (SDA) ou l’interface de données parallèle (PD).

Pour utiliser le module HX711, il est nécessaire de le connecter à un capteur de force et de lui fournir une alimentation électrique. Le module HX711 peut être configuré en utilisant des commandes de configuration simples qui lui permettent de déterminer la gamme de mesure et la sensibilité du capteur de force connecté. Une fois configuré, le module HX711 peut être utilisé pour mesurer la force en continu et envoyer les données de mesure au dispositif de traitement de données connecté.

capteur de poids

Un capteur de poids est un dispositif utilisé pour mesurer la force de gravité exercée sur un objet. Il est souvent utilisé pour mesurer le poids d’un objet, mais peut également être utilisé pour mesurer d’autres forces, comme la force de traction ou de compression.

Il existe de nombreux types de capteurs de poids différents, qui varient en fonction de la technologie utilisée pour mesurer la force. Certains capteurs de poids utilisent des technologies de pesage à réponse de force, telles que les capteurs à cellules de charge ou les capteurs à jauges de contrainte, qui mesurent la déformation d’un matériau soumis à une force. D’autres capteurs de poids utilisent des technologies de pesage à réponse de déplacement, telles que les capteurs à jauges de déplacement ou les capteurs à fils piézoélectriques, qui mesurent la déplacement d’un objet soumis à une force.

Les capteurs de poids sont souvent utilisés dans les balances, les pèses-personnes, les instruments de mesure de force et d’autres dispositifs de mesure de poids ou de force. Ils peuvent être connectés à un microcontrôleur ou à un autre dispositif de traitement de données pour fournir des données de mesure en temps réel.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.

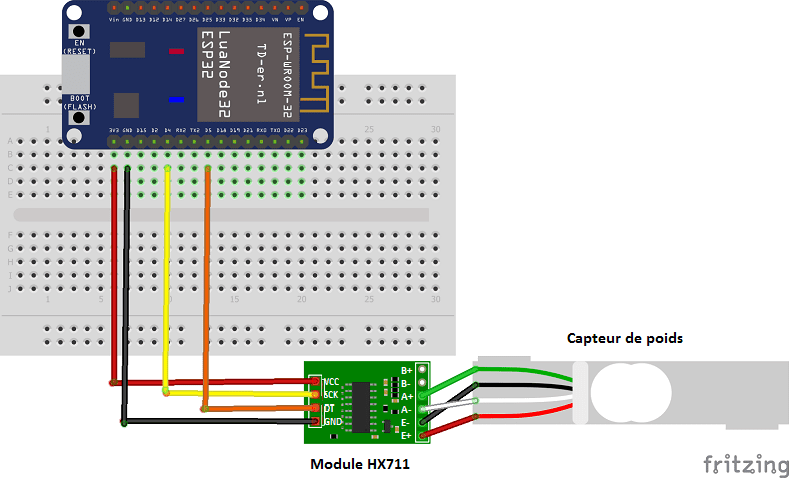

Montage

On connecte la broche VCC du module hx711 à la broche 3.3V de ESP32
On connecte la broche GND du module hx711 à la broche GND de ESP32
On connecte la broche DT du module hx711 à la broche D5 de ESP32
On connecte la broche SCK du module hx711 à la broche D4 de ESP32
On connecte la broche E+ du module hx711 au fil rouge du capteur du poids
On connecte la broche E- du module hx711 au fil noir du capteur du poids
On connecte la broche A- du module hx711 au fil blanc du capteur du poids
On connecte la broche A+ du module hx711 au fil vert du capteur du poids

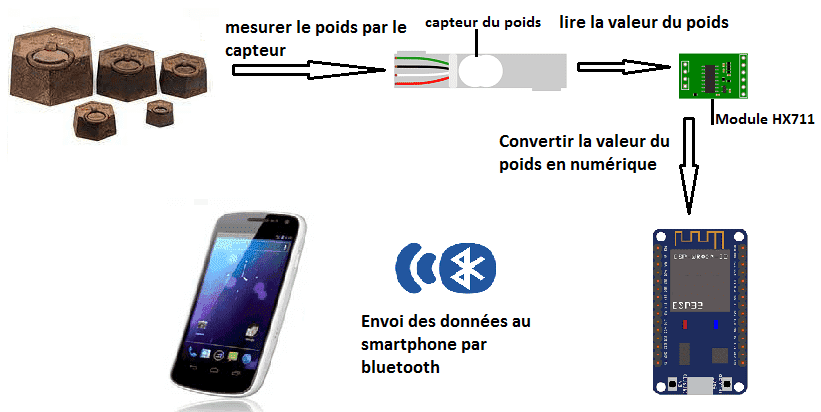

Fonctionnement de la balance

Programmes en micropython

Voici les programmes en micropython nécessaires pour connecter la carte ESP32 au smartphone et envoyer la valeur du poids mesuré par le module HX711 au smartphone.

boot.py

from esp_ble_uart import *
import time

from machine import freq
#freq(160000000)

from hx711 import HX711

driver = HX711(d_out=5, pd_sck=4)

nom = 'ESP32-ble-uart-gcworks'
UUID_UART = '6E400001-B5A3-F393-E0A9-E50E24DCCA9E'
UUID_TX = '6E400003-B5A3-F393-E0A9-E50E24DCCA9E'
UUID_RX = '6E400002-B5A3-F393-E0A9-E50E24DCCA9E'
val_rx = "12"

uart = Bleuart(nom, UUID_UART, UUID_TX, UUID_RX)
uart.close()

def rcp_rx():
    global val_rx
    if uart.any():
        while uart.any():
          val_rx = uart.read().decode().strip()
          print('sur rx: ', val_rx)

def env_tx(val_tx):
    uart.write(str(val_tx) + '\n')
    print("tx", val_tx)

while True:
    uart.irq(handler=rcp_rx)
    print((driver.read()-183200)/238)
    env_tx(round(((driver.read()-183200)/238)+15))       # le poids mesure a envoyer au Smartphone
    time.sleep_ms(1000)
driver.power_off()

from esp_ble_uart import *

import time

from machine import freq

#freq(160000000)

from hx711 import HX711

driver = HX711(d_out=5, pd_sck=4)

nom = 'ESP32-ble-uart-gcworks'

UUID_UART = '6E400001-B5A3-F393-E0A9-E50E24DCCA9E'

UUID_TX = '6E400003-B5A3-F393-E0A9-E50E24DCCA9E'

UUID_RX = '6E400002-B5A3-F393-E0A9-E50E24DCCA9E'

val_rx = "12"

uart = Bleuart(nom, UUID_UART, UUID_TX, UUID_RX)

uart.close()

def rcp_rx():

global val_rx

if uart.any():

while uart.any():

val_rx = uart.read().decode().strip()

print('sur rx: ', val_rx)

def env_tx(val_tx):

uart.write(str(val_tx) + '\n')

print("tx", val_tx)

while True:

uart.irq(handler=rcp_rx)

print((driver.read()-183200)/238)

env_tx(round(((driver.read()-183200)/238)+15)) # le poids mesure a envoyer au Smartphone

time.sleep_ms(1000)

driver.power_off()

esp_ble_uart.py

from micropython import const
import struct
import bluetooth

# Advertising payloads are repeated packets of the following form:
#   1 byte data length (N + 1)
#   1 byte type (see constants below)
#   N bytes type-specific data

_ADV_TYPE_FLAGS = const(0x01)
_ADV_TYPE_NAME = const(0x09)
_ADV_TYPE_UUID16_COMPLETE = const(0x3)
_ADV_TYPE_UUID32_COMPLETE = const(0x5)
_ADV_TYPE_UUID128_COMPLETE = const(0x7)
_ADV_TYPE_UUID16_MORE = const(0x2)
_ADV_TYPE_UUID32_MORE = const(0x4)
_ADV_TYPE_UUID128_MORE = const(0x6)
_ADV_TYPE_APPEARANCE = const(0x19)

_IRQ_CENTRAL_CONNECT = const(1 << 0)
_IRQ_CENTRAL_DISCONNECT = const(1 << 1)
_IRQ_GATTS_WRITE = const(1 << 2)

# org.bluetooth.characteristic.gap.appearance.xml
_ADV_APPEARANCE_GENERIC_COMPUTER = const(128)

# Generate a payload to be passed to gap_advertise(adv_data=...).
def advertising_payload(limited_disc=False, br_edr=False, name=None, services=None, appearance=0):
    payload = bytearray()

    def _append(adv_type, value):
        nonlocal payload
        payload += struct.pack('BB', len(value) + 1, adv_type) + value

    _append(_ADV_TYPE_FLAGS, struct.pack('B', (0x01 if limited_disc else 0x02) + (0x00 if br_edr else 0x04)))

    if name:
        _append(_ADV_TYPE_NAME, name)

    if services:
        for uuid in services:
            b = bytes(uuid)
            if len(b) == 2:
                _append(_ADV_TYPE_UUID16_COMPLETE, b)
            elif len(b) == 4:
                _append(_ADV_TYPE_UUID32_COMPLETE, b)
            elif len(b) == 16:
                _append(_ADV_TYPE_UUID128_COMPLETE, b)

    # See org.bluetooth.characteristic.gap.appearance.xml
    _append(_ADV_TYPE_APPEARANCE, struct.pack('<h', appearance))

    return payload

def decode_field(payload, adv_type):
    i = 0
    result = []
    while i + 1 < len(payload):
        if payload[i + 1] == adv_type:
            result.append(payload[i + 2:i + payload[i] + 1])
        i += 1 + payload[i]
    return result

def decode_name(payload):
    n = decode_field(payload, _ADV_TYPE_NAME)
    return str(n[0], 'utf-8') if n else ''

def decode_services(payload):
    services = []
    for u in decode_field(payload, _ADV_TYPE_UUID16_COMPLETE):
        services.append(bluetooth.UUID(struct.unpack('<h', u)[0]))
    for u in decode_field(payload, _ADV_TYPE_UUID32_COMPLETE):
        services.append(bluetooth.UUID(struct.unpack('<d', u)[0]))
    for u in decode_field(payload, _ADV_TYPE_UUID128_COMPLETE):
        services.append(bluetooth.UUID(u))
    return services

class Bleuart:
    def __init__(self, name, UUID_UART, UUID_TX, UUID_RX, rxbuf=100):

        _UART_UUID = bluetooth.UUID(UUID_UART,)
        _UART_TX = (bluetooth.UUID(UUID_TX), bluetooth.FLAG_NOTIFY,)
        _UART_RX = (bluetooth.UUID(UUID_RX), bluetooth.FLAG_WRITE,)
        _UART_SERVICE = (_UART_UUID, (_UART_TX, _UART_RX,),)

        self._ble = bluetooth.BLE()
        self._ble.active(True)
        self._ble.irq(handler=self._irq)
        ((self._tx_handle, self._rx_handle,),) = self._ble.gatts_register_services((_UART_SERVICE,))
        # Increase the size of the rx buffer and enable append mode.
        self._ble.gatts_set_buffer(self._rx_handle, rxbuf, True)
        self._connections = set()
        self._rx_buffer = bytearray()
        self._handler = None
        # Optionally add services=[_UART_UUID], but this is likely to make the payload too large.
        self._payload = advertising_payload(name=name, appearance=_ADV_APPEARANCE_GENERIC_COMPUTER)
        self._advertise()

    def irq(self, handler):
        self._handler = handler

    def _irq(self, event, data):
        # Track connections so we can send notifications.
        if event == _IRQ_CENTRAL_CONNECT:
            conn_handle, _, _, = data
            self._connections.add(conn_handle)
        elif event == _IRQ_CENTRAL_DISCONNECT:
            conn_handle, _, _, = data
            if conn_handle in self._connections:
                self._connections.remove(conn_handle)
            # Start advertising again to allow a new connection.
            self._advertise()
        elif event == _IRQ_GATTS_WRITE:
            conn_handle, value_handle, = data
            if conn_handle in self._connections and value_handle == self._rx_handle:
                self._rx_buffer += self._ble.gatts_read(self._rx_handle)
                if self._handler:
                    self._handler()

    def any(self):
        return len(self._rx_buffer)

    def read(self, sz=None):
        if not sz:
            sz = len(self._rx_buffer)
        result = self._rx_buffer[0:sz]
        self._rx_buffer = self._rx_buffer[sz:]
        return result

    def write(self, data):
        for conn_handle in self._connections:
            self._ble.gatts_notify(conn_handle, self._tx_handle, data)

    def close(self):
        for conn_handle in self._connections:
            self._ble.gap_disconnect(conn_handle)
        self._connections.clear()

    def _advertise(self, interval_us=500000):
        self._ble.gap_advertise(interval_us, adv_data=self._payload)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

from micropython import const

import struct

import bluetooth

# Advertising payloads are repeated packets of the following form:

# 1 byte data length (N + 1)

# 1 byte type (see constants below)

# N bytes type-specific data

_ADV_TYPE_FLAGS = const(0x01)

_ADV_TYPE_NAME = const(0x09)

_ADV_TYPE_UUID16_COMPLETE = const(0x3)

_ADV_TYPE_UUID32_COMPLETE = const(0x5)

_ADV_TYPE_UUID128_COMPLETE = const(0x7)

_ADV_TYPE_UUID16_MORE = const(0x2)

_ADV_TYPE_UUID32_MORE = const(0x4)

_ADV_TYPE_UUID128_MORE = const(0x6)

_ADV_TYPE_APPEARANCE = const(0x19)

_IRQ_CENTRAL_CONNECT = const(1 << 0)

_IRQ_CENTRAL_DISCONNECT = const(1 << 1)

_IRQ_GATTS_WRITE = const(1 << 2)

# org.bluetooth.characteristic.gap.appearance.xml

_ADV_APPEARANCE_GENERIC_COMPUTER = const(128)

# Generate a payload to be passed to gap_advertise(adv_data=...).

def advertising_payload(limited_disc=False, br_edr=False, name=None, services=None, appearance=0):

payload = bytearray()

def _append(adv_type, value):

nonlocal payload

payload += struct.pack('BB', len(value) + 1, adv_type) + value

_append(_ADV_TYPE_FLAGS, struct.pack('B', (0x01 if limited_disc else 0x02) + (0x00 if br_edr else 0x04)))

if name:

_append(_ADV_TYPE_NAME, name)

if services:

for uuid in services:

b = bytes(uuid)

if len(b) == 2:

_append(_ADV_TYPE_UUID16_COMPLETE, b)

elif len(b) == 4:

_append(_ADV_TYPE_UUID32_COMPLETE, b)

elif len(b) == 16:

_append(_ADV_TYPE_UUID128_COMPLETE, b)

# See org.bluetooth.characteristic.gap.appearance.xml

_append(_ADV_TYPE_APPEARANCE, struct.pack('<h', appearance))

return payload

def decode_field(payload, adv_type):

i = 0

result = []

while i + 1 < len(payload):

if payload[i + 1] == adv_type:

result.append(payload[i + 2:i + payload[i] + 1])

i += 1 + payload[i]

return result

def decode_name(payload):

n = decode_field(payload, _ADV_TYPE_NAME)

return str(n[0], 'utf-8') if n else ''

def decode_services(payload):

services = []

for u in decode_field(payload, _ADV_TYPE_UUID16_COMPLETE):

services.append(bluetooth.UUID(struct.unpack('<h', u)[0]))

for u in decode_field(payload, _ADV_TYPE_UUID32_COMPLETE):

services.append(bluetooth.UUID(struct.unpack('<d', u)[0]))

for u in decode_field(payload, _ADV_TYPE_UUID128_COMPLETE):

services.append(bluetooth.UUID(u))

return services

class Bleuart:

def __init__(self, name, UUID_UART, UUID_TX, UUID_RX, rxbuf=100):

_UART_UUID = bluetooth.UUID(UUID_UART,)

_UART_TX = (bluetooth.UUID(UUID_TX), bluetooth.FLAG_NOTIFY,)

_UART_RX = (bluetooth.UUID(UUID_RX), bluetooth.FLAG_WRITE,)

_UART_SERVICE = (_UART_UUID, (_UART_TX, _UART_RX,),)

self._ble = bluetooth.BLE()

self._ble.active(True)

self._ble.irq(handler=self._irq)

((self._tx_handle, self._rx_handle,),) = self._ble.gatts_register_services((_UART_SERVICE,))

# Increase the size of the rx buffer and enable append mode.

self._ble.gatts_set_buffer(self._rx_handle, rxbuf, True)

self._connections = set()

self._rx_buffer = bytearray()

self._handler = None

# Optionally add services=[_UART_UUID], but this is likely to make the payload too large.

self._payload = advertising_payload(name=name, appearance=_ADV_APPEARANCE_GENERIC_COMPUTER)

self._advertise()

def irq(self, handler):

self._handler = handler

def _irq(self, event, data):

# Track connections so we can send notifications.

if event == _IRQ_CENTRAL_CONNECT:

conn_handle, _, _, = data

self._connections.add(conn_handle)

elif event == _IRQ_CENTRAL_DISCONNECT:

conn_handle, _, _, = data

if conn_handle in self._connections:

self._connections.remove(conn_handle)

# Start advertising again to allow a new connection.

self._advertise()

elif event == _IRQ_GATTS_WRITE:

conn_handle, value_handle, = data

if conn_handle in self._connections and value_handle == self._rx_handle:

self._rx_buffer += self._ble.gatts_read(self._rx_handle)

if self._handler:

self._handler()

def any(self):

return len(self._rx_buffer)

def read(self, sz=None):

if not sz:

sz = len(self._rx_buffer)

result = self._rx_buffer[0:sz]

self._rx_buffer = self._rx_buffer[sz:]

return result

def write(self, data):

for conn_handle in self._connections:

self._ble.gatts_notify(conn_handle, self._tx_handle, data)

def close(self):

for conn_handle in self._connections:

self._ble.gap_disconnect(conn_handle)

self._connections.clear()

def _advertise(self, interval_us=500000):

self._ble.gap_advertise(interval_us, adv_data=self._payload)

hx711.py

from utime import sleep_us, time
from machine import Pin
from micropython import const

class HX711Exception(Exception):
    pass

class InvalidMode(HX711Exception):
    pass

class DeviceIsNotReady(HX711Exception):
    pass

class HX711(object):
    """
    Micropython driver for Avia Semiconductor's HX711
    24-Bit Analog-to-Digital Converter
    """
    CHANNEL_A_128 = const(1)
    CHANNEL_A_64 = const(3)
    CHANNEL_B_32 = const(2)

    DATA_BITS = const(24)
    MAX_VALUE = const(0x7fffff)
    MIN_VALUE = const(0x800000)
    READY_TIMEOUT_SEC = const(5)
    SLEEP_DELAY_USEC = const(80)

    def __init__(self, d_out: int, pd_sck: int, channel: int = CHANNEL_A_128):
        self.d_out_pin = Pin(d_out, Pin.IN)
        self.pd_sck_pin = Pin(pd_sck, Pin.OUT, value=0)
        self.channel = channel

    def __repr__(self):
        return "HX711 on channel %s, gain=%s" % self.channel

    def _convert_from_twos_complement(self, value: int) -> int:
        """
        Converts a given integer from the two's complement format.
        """
        if value & (1 << (self.DATA_BITS - 1)):
            value -= 1 << self.DATA_BITS
        return value

    def _set_channel(self):
        """
        Input and gain selection is controlled by the
        number of the input PD_SCK pulses
        3 pulses for Channel A with gain 64
        2 pulses for Channel B with gain 32
        1 pulse for Channel A with gain 128
        """
        for i in range(self._channel):
            self.pd_sck_pin.value(1)
            self.pd_sck_pin.value(0)

    def _wait(self):
        """
        If the HX711 is not ready within READY_TIMEOUT_SEC
        the DeviceIsNotReady exception will be thrown.
        """
        t0 = time()
        while not self.is_ready():
            if time() - t0 > self.READY_TIMEOUT_SEC:
                raise DeviceIsNotReady()

    @property
    def channel(self) -> tuple:
        """
        Get current input channel in a form
        of a tuple (Channel, Gain)
        """
        if self._channel == self.CHANNEL_A_128:
            return 'A', 128
        if self._channel == self.CHANNEL_A_64:
            return 'A', 64
        if self._channel == self.CHANNEL_B_32:
            return 'B', 32

    @channel.setter
    def channel(self, value):
        """
        Set input channel
        HX711.CHANNEL_A_128 - Channel A with gain 128
        HX711.CHANNEL_A_64 - Channel A with gain 64
        HX711.CHANNEL_B_32 - Channel B with gain 32
        """
        if value not in (self.CHANNEL_A_128, self.CHANNEL_A_64, self.CHANNEL_B_32):
            raise InvalidMode('Gain should be one of HX711.CHANNEL_A_128, HX711.CHANNEL_A_64, HX711.CHANNEL_B_32')
        else:
            self._channel = value

        if not self.is_ready():
            self._wait()

        for i in range(self.DATA_BITS):
            self.pd_sck_pin.value(1)
            self.pd_sck_pin.value(0)

        self._set_channel()

    def is_ready(self) -> bool:
        """
        When output data is not ready for retrieval,
        digital output pin DOUT is high.
        """
        return self.d_out_pin.value() == 0

    def power_off(self):
        """
        When PD_SCK pin changes from low to high
        and stays at high for longer than 60 us ,
        HX711 enters power down mode.
        """
        self.pd_sck_pin.value(0)
        self.pd_sck_pin.value(1)
        sleep_us(self.SLEEP_DELAY_USEC)

    def power_on(self):
        """
        When PD_SCK returns to low, HX711 will reset
        and enter normal operation mode.
        """
        self.pd_sck_pin.value(0)
        self.channel = self._channel

    def read(self, raw=False):
        """
        Read current value for current channel with current gain.
        if raw is True, the HX711 output will not be converted
        from two's complement format.
        """
        if not self.is_ready():
            self._wait()

        raw_data = 0
        for i in range(self.DATA_BITS):
            self.pd_sck_pin.value(1)
            self.pd_sck_pin.value(0)
            raw_data = raw_data << 1 | self.d_out_pin.value()
        self._set_channel()

        if raw:
            return raw_data
        else:
            return self._convert_from_twos_complement(raw_data)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

from utime import sleep_us, time

from machine import Pin

from micropython import const

class HX711Exception(Exception):

pass

class InvalidMode(HX711Exception):

pass

class DeviceIsNotReady(HX711Exception):

pass

class HX711(object):

"""

Micropython driver for Avia Semiconductor's HX711

24-Bit Analog-to-Digital Converter

"""

CHANNEL_A_128 = const(1)

CHANNEL_A_64 = const(3)

CHANNEL_B_32 = const(2)

DATA_BITS = const(24)

MAX_VALUE = const(0x7fffff)

MIN_VALUE = const(0x800000)

READY_TIMEOUT_SEC = const(5)

SLEEP_DELAY_USEC = const(80)

def __init__(self, d_out: int, pd_sck: int, channel: int = CHANNEL_A_128):

self.d_out_pin = Pin(d_out, Pin.IN)

self.pd_sck_pin = Pin(pd_sck, Pin.OUT, value=0)

self.channel = channel

def __repr__(self):

return "HX711 on channel %s, gain=%s" % self.channel

def _convert_from_twos_complement(self, value: int) -> int:

"""

Converts a given integer from the two's complement format.

"""

if value & (1 << (self.DATA_BITS - 1)):

value -= 1 << self.DATA_BITS

return value

def _set_channel(self):

"""

Input and gain selection is controlled by the

number of the input PD_SCK pulses

3 pulses for Channel A with gain 64

2 pulses for Channel B with gain 32

1 pulse for Channel A with gain 128

"""

for i in range(self._channel):

self.pd_sck_pin.value(1)

self.pd_sck_pin.value(0)

def _wait(self):

"""

If the HX711 is not ready within READY_TIMEOUT_SEC

the DeviceIsNotReady exception will be thrown.

"""

t0 = time()

while not self.is_ready():

if time() - t0 > self.READY_TIMEOUT_SEC:

raise DeviceIsNotReady()

@property

def channel(self) -> tuple:

"""

Get current input channel in a form

of a tuple (Channel, Gain)

"""

if self._channel == self.CHANNEL_A_128:

return 'A', 128

if self._channel == self.CHANNEL_A_64:

return 'A', 64

if self._channel == self.CHANNEL_B_32:

return 'B', 32

@channel.setter

def channel(self, value):

"""

Set input channel

HX711.CHANNEL_A_128 - Channel A with gain 128

HX711.CHANNEL_A_64 - Channel A with gain 64

HX711.CHANNEL_B_32 - Channel B with gain 32

"""

if value not in (self.CHANNEL_A_128, self.CHANNEL_A_64, self.CHANNEL_B_32):

raise InvalidMode('Gain should be one of HX711.CHANNEL_A_128, HX711.CHANNEL_A_64, HX711.CHANNEL_B_32')

else:

self._channel = value

if not self.is_ready():

self._wait()

for i in range(self.DATA_BITS):

self.pd_sck_pin.value(1)

self.pd_sck_pin.value(0)

self._set_channel()

def is_ready(self) -> bool:

"""

When output data is not ready for retrieval,

digital output pin DOUT is high.

"""

return self.d_out_pin.value() == 0

def power_off(self):

"""

When PD_SCK pin changes from low to high

and stays at high for longer than 60 us ,

HX711 enters power down mode.

"""

self.pd_sck_pin.value(0)

self.pd_sck_pin.value(1)

sleep_us(self.SLEEP_DELAY_USEC)

def power_on(self):

"""

When PD_SCK returns to low, HX711 will reset

and enter normal operation mode.

"""

self.pd_sck_pin.value(0)

self.channel = self._channel

def read(self, raw=False):

"""

Read current value for current channel with current gain.

if raw is True, the HX711 output will not be converted

from two's complement format.

"""

if not self.is_ready():

self._wait()

raw_data = 0

for i in range(self.DATA_BITS):

self.pd_sck_pin.value(1)

self.pd_sck_pin.value(0)

raw_data = raw_data << 1 | self.d_out_pin.value()

self._set_channel()

if raw:

return raw_data

else:

return self._convert_from_twos_complement(raw_data)

Création de l’application avec App Inventor:

On va créer une application mobile nommée ‘ESP32Poids’ avec App Inventor qui permet de recevoir le poids mesuré par la carte ESP32.

On vous propose donc de réaliser le design de l’application, avec le visuel suivant:

Programmation avec App Inventor

Pour programmer l’application, App Inventor nous propose d’utiliser L’espace Blocs qui permet de créer un programme sous forme de schéma bloc. Très simple d’utilisation mais nécessitant un peu de logique de programmation.

Voici le programme de l’application réalisée dans l’espace Blocs de l’App Inventor:
