But de ce tutoriel:
Dans ce tutoriel on va commander un moteur à courant continu par la carte Arduino:
1- Lorsqu’on appuie sur le bouton poussoir, le moteur tourne
2- Lorsqu’on relâche le bouton poussoir , le moteur s’arrête.

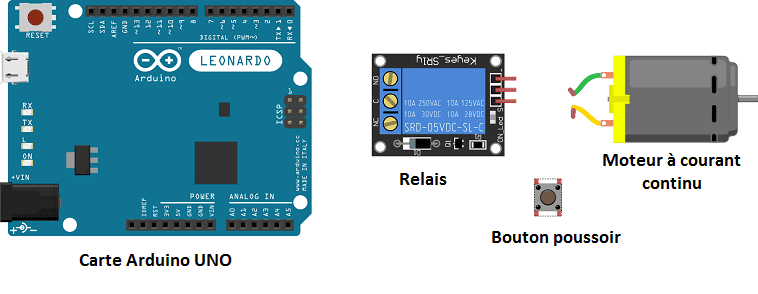

Composants nécessaires
carte Arduino
Une carte Arduino est une carte de développement électronique basée sur un microcontrôleur. Elle est conçue pour être facilement utilisable par les développeurs pour créer des projets électroniques.
Les cartes Arduino sont principalement utilisées pour contrôler des appareils électroniques en utilisant du code informatique, mais elles peuvent également être utilisées pour traiter et afficher des données. Elles sont souvent utilisées dans des projets de robotique, de domotique, de domaine de l’Internet des objets (IoT) et dans de nombreux autres domaines de l’électronique de loisir et professionnelle.
Moteur à courant continu 5V
Un moteur à courant continu (CC) de 5V est un type de moteur électrique qui utilise un courant électrique continu de 5V pour produire un mouvement rotatif. Les moteurs à courant continu de 5V sont généralement utilisés dans des projets de programmation et de robotique, car ils sont compatibles avec de nombreux microcontrôleurs et cartes de développement, tels que Arduino, qui fonctionnent à des tensions de 5V.
relais
Le relais est est un dispositif électrique qui peut être utilisé pour commander des circuits électriques à l’aide d’un signal électrique de commande.
Le relais est souvent utilisé dans les projets de robotique et de domotique pour contrôler des appareils électriques, tels que des moteurs, des pompes à eau, des lumières et des chauffe-eau. Il peut être utilisé avec une carte Arduino ou tout autre microcontrôleur en utilisant des fils électriques et des connecteurs adaptés.
bouton poussoir
Un bouton poussoir est un type de commutateur qui est actionné en appuyant dessus. Les boutons poussoir sont généralement utilisés dans de nombreux appareils électroniques et dispositifs de commande pour permettre à l’utilisateur de déclencher une action ou de changer d’état.
des fils de connexion
Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques. Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.
Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.
Plaque d’essai
Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.
Montage
Quant au montage, on peut connecter
Pour le relais:
- la broche S à la borne numérique N°2 de la carte Arduino
- la broche (+) à la borne 3.3V de la carte Arduino
- la broche (-) à la GND de la carte Arduino
- la broche ON à la borne de 5V de la carte Arduino
Pour le moteur:
- la première borne à la broche COM du relais
- la deuxième borne à la borne GND de la carte Arduino
Pour le bouton poussoir:
- la première borne à la borne numérique N°1 de l’Arduino
- la deuxième borne à la borne GND de la carte Arduino
Programme Arduino:
Voici le programme qui permet de contrôler un moteur à courant continu par la carte Arduino.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 |
const int bouton = 1; // le bouton est connecté à la broche 1 de la carte Adruino const int relais_moteur = 2; // // le relais est connecté à la broche 1 de la carte Adruino int etatBouton; void setup() { pinMode(bouton, INPUT); // le bouton est une entrée pinMode(relais_moteur, OUTPUT); } void loop() { etatBouton = digitalRead(bouton); if (etatBouton == 0) // On appuie sur le bouton poussoir { digitalWrite(relais_moteur, HIGH); // Le moteur se met à tourner } else // On relache le bouton poussoir { digitalWrite(relais_moteur, LOW); // Le moteur s'arrête de tourner } } |
