Commander un ventilateur par la carte ESP32

But de ce tutoriel:

Dans ce tutoriel on va commander un ventilateur par la carte ESP32:

1- Lorsqu’on appuie sur le bouton poussoir, le ventilateur tourne
2- Lorsqu’on relâche le bouton poussoir , le ventilateur s’arrête.

Voici comment commander un ventilateur à l’aide d’une carte ESP32 et d’un bouton poussoir :

1. Tout d’abord, il faut connecter le bouton poussoir à la carte ESP32 en utilisant les broches appropriées. Consultez le manuel de la carte ESP32 pour connaître les détails de cette connexion.
2. Ensuite, il faut écrire du code pour lire l’état du bouton poussoir et effectuer une action en fonction de l’état lu. Le code doit utiliser les bibliothèques appropriées pour communiquer avec le bouton poussoir et lire son état.
3. Une fois que vous avez réussi à lire l’état du bouton poussoir, vous pouvez écrire du code pour commander le ventilateur. Par exemple, vous pouvez utiliser une sortie PWM pour régler la vitesse du ventilateur en fonction de l’état du bouton poussoir. Si le bouton est enfoncé, vous pouvez augmenter la vitesse du ventilateur, et si le bouton est relâché, vous pouvez la diminuer ou l’arrêter complètement.
4. Enfin, il faut tester le système en actionnant le bouton poussoir et en vérifiant que le ventilateur réagit correctement.

Il est important de noter que la carte ESP32 doit être correctement alimentée et configurée pour pouvoir commander le ventilateur. Assurez-vous également que le ventilateur est correctement connecté et qu’il est adapté à l’utilisation prévue.

Composants nécessaires

carte ESP32

La carte ESP32 est une carte de microcontrôleur basée sur le microcontrôleur ESP32 d’Espressif Systems. C’est une puce système à faible coût et à faible consommation d’énergie conçue pour les applications de l’Internet des objets (IoT).

ventilateur de 5V

Un ventilateur de 5V est un type de ventilateur de refroidissement qui est alimenté par une alimentation de 5V et qui est couramment utilisé pour refroidir les dispositifs électroniques et les systèmes. Ces ventilateurs sont petits et légers, ce qui les rend bien adaptés pour une utilisation dans les dispositifs portables et d’autres applications où l’espace est limité.

relais

Un relais est un interrupteur électrique qui est utilisé pour contrôler l’écoulement de l’électricité dans un circuit. Les relais sont souvent utilisés pour contrôler les circuits haute tension ou haute puissance avec un signal de commande basse tension ou basse puissance, comme la carte ESP32.

bouton poussoir

Le bouton poussoir, également connu sous le nom de commutateur poussoir ou commutateur à bouton, est un type de commutateur qui est activé en appuyant dessus. Les boutons poussoir sont couramment utilisés dans une variété d’applications, notamment en tant que dispositifs d’entrée dans les circuits électroniques, en tant que boutons de commande sur les appareils et autres dispositifs, et en tant qu’indicateurs ou alarmes.

une plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

des fils de connexion

Montage

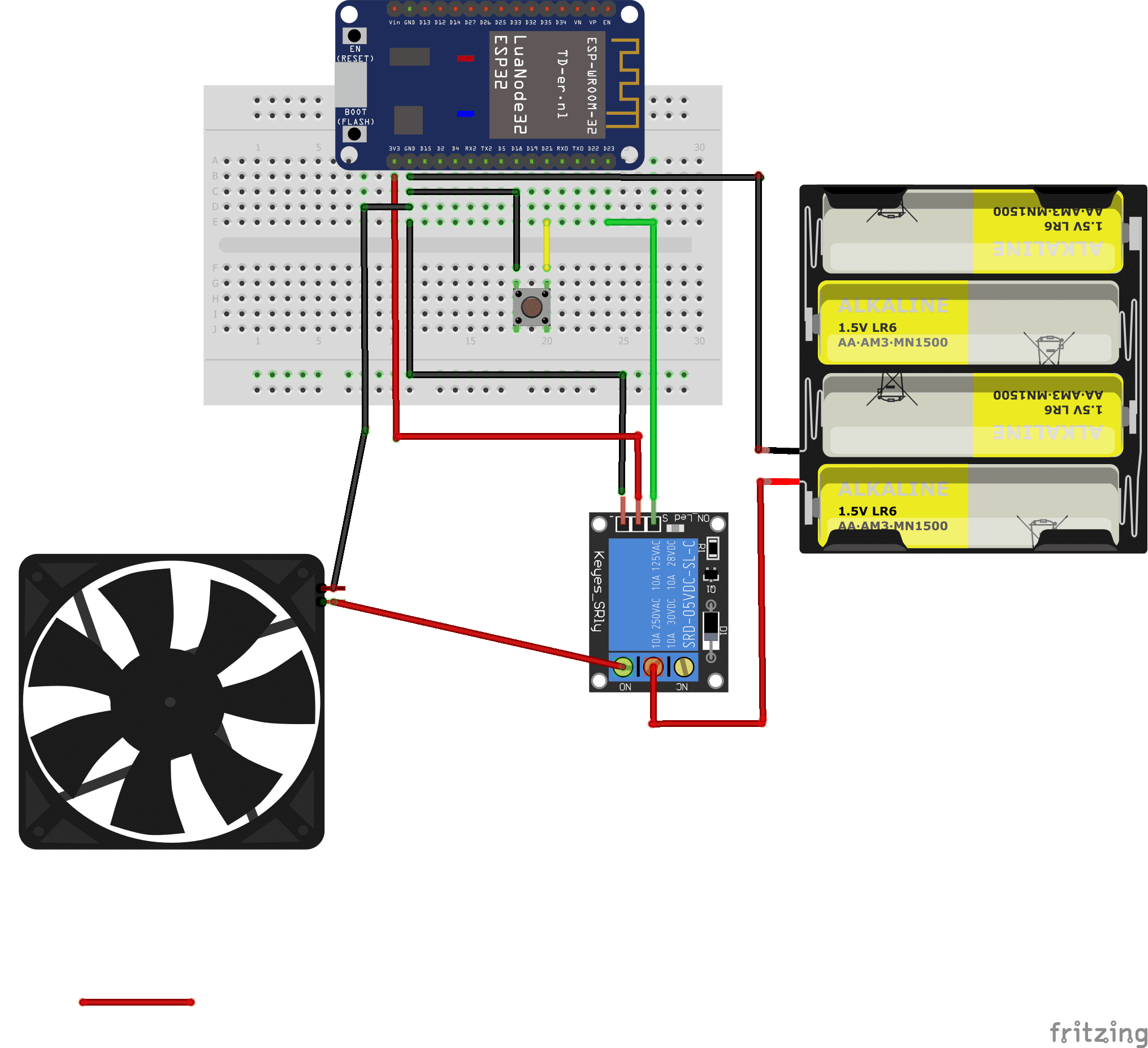

Quant au montage, on peut connecter

 Pour le relais:

• la broche S  à la broche D21 de la carte ESP32
• la broche (+)  à la broche 3.3V de la carte ESP32
• la broche (-) à broche GND de la carte ESP32
• la broche ON à la borne (+) des 4 piles

Pour le moteur:

• la première borne à la broche COM du relais
• la deuxième borne à la borne GND de la carte ESP32

Pour le bouton poussoir:

• la première borne à broche D23 de la carte ESP32
• la deuxième borne à la borne GND de la carte ESP32

Programme en micropython

Voici le programme qui permet de contrôler un ventilateur par la carte ESP32
