Commander une pompe à eau par la carte Arduino

Une pompe à eau est un appareil qui utilise un moteur électrique ou un moteur à essence pour pomper des liquides à travers un tuyau. Elle est utilisée dans de nombreuses applications, telles que l’irrigation, la distribution d’eau, le refroidissement et le transfert de liquides.

Il existe de nombreux types de pompes à eau, qui diffèrent par leur taille, leur puissance, leur débit et leur fonctionnement. Les pompes à eau peuvent être classées en plusieurs catégories en fonction de leur méthode de fonctionnement :

• Pompes à rotor : utilisent un rotor pour pomper le liquide
• Pompes à palettes : utilisent des palettes pour pomper le liquide
• Pompes à pistons : utilisent un mécanisme de piston pour pomper le liquide
• Pompes à membrane : utilisent une membrane qui se déforme pour pomper le liquide

Les pompes à eau peuvent être alimentées par un moteur électrique ou par un moteur à essence. Les pompes à eau électriques sont généralement plus économes en énergie et plus silencieuses, mais elles nécessitent une source d’alimentation électrique. Les pompes à eau à essence sont plus autonomes, mais elles nécessitent de l’essence et peuvent être bruyantes.

Les pompes à eau sont utilisées dans de nombreux secteurs, tels que l’agriculture, la construction, l’industrie et la maison. Elles sont souvent utilisées pour pomper des liquides à travers de longues distances ou pour fournir de grandes quantités de liquide à haute pression.

But de ce tutoriel:

Dans ce tutoriel, on va commander une pompe à eau avec la carte Arduino:

• Si on appuie sur le bouton poussoir, on démarre la pompe à eau pour remplir une bouteille
• Si on relâche le bouton, la pompe à eau s’arrête

Composants nécessaires

carte Arduino

Une carte Arduino est une carte de développement électronique basée sur un microcontrôleur. Elle est conçue pour être facilement utilisable par les développeurs et les hobbyistes pour créer des projets électroniques.

Les cartes Arduino sont principalement utilisées pour contrôler des appareils électroniques en utilisant du code informatique, mais elles peuvent également être utilisées pour traiter et afficher des données. Elles sont souvent utilisées dans des projets de robotique, de domotique, de domaine de l’Internet des objets (IoT) et dans de nombreux autres domaines de l’électronique de loisir et professionnelle.

pompe à eau de 12V

Une pompe à eau de 12 V est une pompe électrique qui utilise un moteur électrique alimenté par une tension de 12 V pour pomper des liquides à travers un tuyau. Elle est souvent utilisée dans les applications de refroidissement, de transfert de liquides et de systèmes de distribution d’eau.

relais

Un relais est un interrupteur électrique qui est utilisé pour mettre un circuit sous ou hors tension. Il est souvent utilisé pour contrôler un circuit à haute puissance avec un signal à faible puissance, comme un interrupteur ou un signal de commande informatique. Les relais sont utilisés dans une grande variété d’applications, notamment les systèmes de commande industrielle. Ils peuvent être utilisés pour contrôler des moteurs, des lumières et d’autres charges électriques. Certains relais sont conçus pour commuter rapidement un circuit sous et hors tension, tandis que d’autres sont conçus pour un contrôle plus précis et peuvent être utilisés pour moduler le courant qui traverse un circuit.

bouton poussoir:

Un bouton poussoir est un composant électronique qui permet de détecter et de signaler une pression sur un bouton physique. Il est souvent utilisé dans les applications de contrôle de matériel électronique, de robots et de systèmes de domotique pour permettre à l’utilisateur de déclencher des actions ou de changer de mode.

batterie de 9V

Une batterie de 9 volts est une pile qui fournit une tension de sortie de 9 volts. Elles sont souvent utilisées dans les appareils électroniques portables tels que les radiodiffuseurs, les jouets et les outils électroniques. Elles sont également couramment utilisées dans les applications de bricolage et de loisir, telles que les circuits électroniques et les projets de robotique.

des fils de connexion

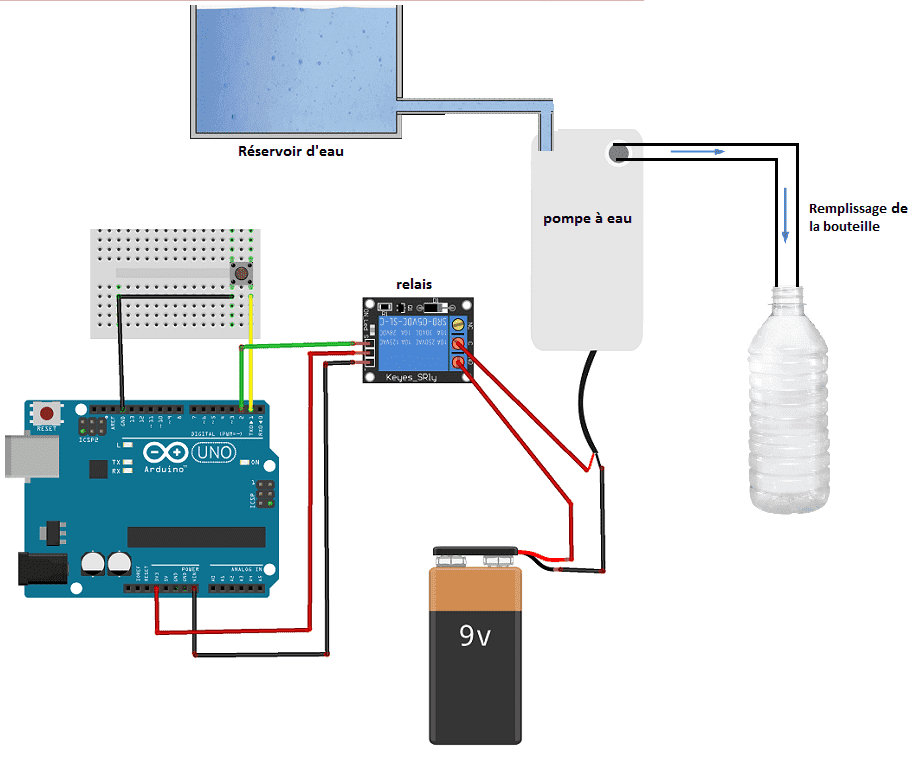

Montage de la carte Arduino avec la pompe à eau:

Le relais est le composant intermédiaire entre la carte Arduino et la pompe à eau. Elle permet à la carte Arduino de commander la pompe à eau.

Le rôle du relais est de faire démarrer ou arrêter la pompe responsable du remplissage des bouteilles.

• On connecte la borne (-) du relais à la broche GND de l’Arduino
• On connecte la borne (+) du relais à la broche 3.3V de l’Arduino
• On connecte la borne (S) du relais à la broche N°2 de l’Arduino

le rôle du bouton poussoir est l’activation ou la désactivation du module relais.

• On connecte la première borne du bouton à la broche GND de l’Arduino.
• On connecte la deuxième borne du bouton à la broche N°1 de l’Arduino.

Programme Arduino

Voici le programme qui permet de commander la pompe à eau par la carte Arduino.
