Contrôler un petit ventilateur avec un smartphone et la carte Arduino

15-06-20 8405

Arduino est une plateforme de développement matériel open source qui permet aux développeurs de créer des projets électroniques en utilisant un microcontrôleur et une variété de capteurs et d’autres composants électroniques. Bluetooth est une technologie de communication sans fil qui permet aux appareils de communiquer entre eux à une courte distance en utilisant des ondes radio.

Il est possible d’utiliser Arduino et Bluetooth ensemble pour créer des projets qui communiquent avec d’autres appareils via Bluetooth. Par exemple, vous pouvez utiliser un module Bluetooth avec Arduino pour créer un système de commande à distance, un système de suivi de localisation, un système de contrôle de l’éclairage ou tout autre type de projet qui nécessite la communication sans fil.

Pour utiliser Bluetooth avec Arduino, vous avez besoin d’un module Bluetooth compatible avec Arduino et d’une connexion Bluetooth sur l’appareil que vous souhaitez utiliser pour communiquer avec le projet Arduino. Vous pouvez utiliser des bibliothèques logicielles spécialisées pour simplifier l’intégration de Bluetooth dans votre projet Arduino et éviter de devoir écrire du code complexe pour la communication Bluetooth.

But de ce tutoriel:

Dans ce tutoriel, on va contrôler un petit ventilateur par bluetooth en utilisant la carte Arduino et un smartphone.C’est pour cela, on va créer deux programmes: une application mobile avec App Inventor pour le smartphone et un programme pour la carte Arduino.

Composants nécessaires

carte Arduino UNO

L’Arduino UNO est une carte de développement microcontrôleur populaire utilisée pour créer des projets électroniques interactifs. Elle est basée sur le microcontrôleur ATmega328 et dispose de 14 broches d’entrée/sortie, de 6 entrées analogiques, de 2 ports série et d’un port USB pour la communication et l’alimentation.

module Bluetooth HC-06

Le module Bluetooth HC-06 est un module de communication sans fil utilisé pour ajouter des fonctionnalités Bluetooth à un projet électronique. Il est généralement utilisé avec des plateformes de développement comme Arduino ou Raspberry Pi et peut être facilement intégré dans un circuit grâce à ses connecteurs de broches.

ventilateur de 5v

Un ventilateur de 5V est un type de ventilateur électrique qui est alimenté par une tension de 5V. Il est généralement utilisé pour refroidir des composants électroniques ou pour créer une circulation d’air dans un espace confiné.

relais

Les relais peuvent être utilisés avec Arduino, une plateforme de développement matériel open source, pour contrôler des circuits électriques à l’aide d’un microcontrôleur. Pour utiliser un relais avec Arduino, vous devez brancher le relais sur les broches de commande du microcontrôleur et utiliser un code Arduino pour envoyer des signaux de commande au relais.

plaque d’essai

Une plaque d’essai est un support en plastique ou en métal utilisé pour tester des circuits électroniques de manière sécurisée et pratique. Elle est composée de lignes et de colonnes de trous qui permettent de connecter des fils de connexion et des composants électroniques de manière ordonnée.

des fils de connexion

Les fils de connexion sont essentiels pour relier les composants électroniques dans un circuit électronique, y compris une carte Arduino. Il existe différents types de fils de connexion en fonction de leur application, comme les fils à gaine thermorétractable, les fils à cosse et les fils tressés.

Montage

Pour réaliser le montage on peut connecter:

Relais:

la broche S à la borne numérique N°4 de la carte Arduino
la broche (-) à la broche GND de la carte Arduino
la broche (+) à la broche 3.3V de la carte Arduino
la broche ON à une énergie de 5V-9V

le ventilateur:

la première borne à la broche COM du relais
la deuxième borne à la borne GND de la carte Arduino

le module bluetooth:

la borne GND à GND de l’Arduino
la borne VCC à la borne 5V de l’Arduino
la borne RXD à la borne numérique N°3 de l’Arduino
la borne TXD à la borne numérique N°2 de l’Arduino

Programme Arduino

Voici le programme qui permet de connecter la carte Arduino au smartphone et de recevoir un message contenant l’ordre de démarrer ou arrêter le ventilateur.

#include <SoftwareSerial.h>
SoftwareSerial hc06(2,3);
String cmd="";

void setup(){
pinMode(4,OUTPUT); //règle la borne numérique numéro 4 de la carte Arduino en mode sortie
//Initialize Serial Monitor
Serial.begin(9600);
//Initialize Bluetooth Serial Port
hc06.begin(9600);
}

void loop(){
//Read data from HC06
while(hc06.available()>0){
cmd+=(char)hc06.read();
}

//Select function with cmd
if(cmd!=""){
Serial.print("Command recieved : ");
Serial.println(cmd);
// We expect ON or OFF from bluetooth
if(cmd=="demarrer"){
digitalWrite(4,HIGH);//demarrer le ventilateur
Serial.println("Function is on");
}else if(cmd=="stop"){
digitalWrite(4,LOW);//Arrêter le ventilateur
Serial.println("Function is off");
}else{
Serial.println("Function is off by default");
}
cmd=""; //reset cmd
}

delay(100);
}

#include <SoftwareSerial.h>

SoftwareSerial hc06(2,3);

String cmd="";

void setup(){

pinMode(4,OUTPUT); //règle la borne numérique numéro 4 de la carte Arduino en mode sortie

//Initialize Serial Monitor

Serial.begin(9600);

//Initialize Bluetooth Serial Port

hc06.begin(9600);

}

void loop(){

//Read data from HC06

while(hc06.available()>0){

cmd+=(char)hc06.read();

}

//Select function with cmd

if(cmd!=""){

Serial.print("Command recieved : ");

Serial.println(cmd);

// We expect ON or OFF from bluetooth

if(cmd=="demarrer"){

digitalWrite(4,HIGH);//demarrer le ventilateur

Serial.println("Function is on");

}else if(cmd=="stop"){

digitalWrite(4,LOW);//Arrêter le ventilateur

Serial.println("Function is off");

}else{

Serial.println("Function is off by default");

}

cmd=""; //reset cmd

}

delay(100);

}

Création de l’application avec App Inventor:

On va créer une application mobile nommée ‘demarrer_ventilateur_arduino’ avec App Inventor qui permet de contrôler à distance le ventilateur.

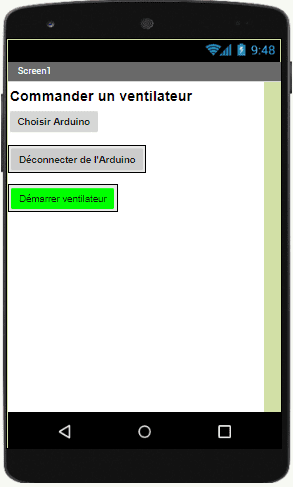

On vous propose donc de réaliser le design de l’application, avec le visuel suivant:

Programmation avec App Inventor

Pour programmer l’application, App Inventor nous propose d’utiliser L’espace Blocs qui permet de créer un programme sous forme de schéma bloc. Très simple d’utilisation mais nécessitant un peu de logique de programmation.

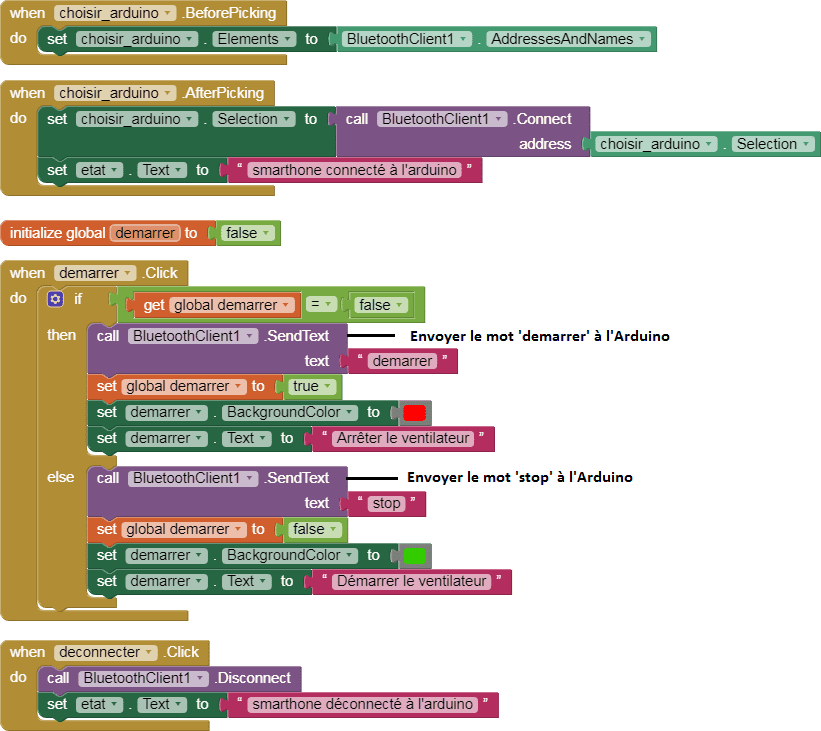

Voici le programme de l’application réalisée dans l’espace Blocs de l’App Inventor:
