Envoi d’un message du clavier matriciel 4×4 avec Microbit au smartphone via bluetooth

But de ce tutoriel:

Dans ce tutoriel on va voir comment envoyer un message de la carte Microbit vers le smarthpone  via bluetooth en utilisant le clavier matriciel. C’est pour cela, on va créer deux programmes: une application mobile avec App Inventor pour le smartphone et un programme pour la carte Microbit.

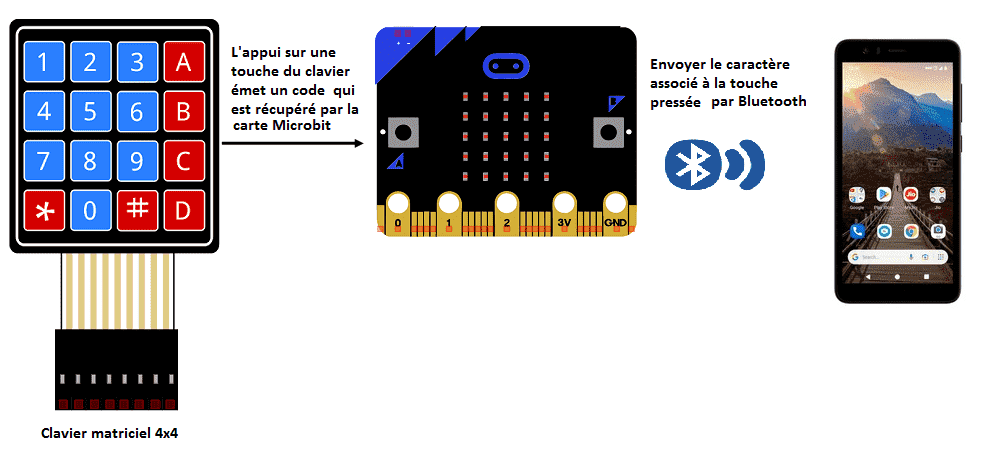

Fonctionnement du clavier et Microbit:

Composants nécessaires

Carte Micro:bit

La carte Micro:bit est une carte de développement électronique de petite taille conçue pour l’apprentissage de la programmation et de l’électronique. Il est destiné aux élèves de l’école primaire et du collège et peut être utilisé pour créer des projets de robotique, de domotique et de développement de matériel électronique.

La carte Micro:bit mesure environ 5 cm x 4 cm et est dotée de plusieurs ports et connecteurs pour connecter des capteurs, des actionneurs et d’autres dispositifs électroniques. Elle comprend également un afficheur LED de 5 x 5, un haut-parleur, un accéléromètre et un gyroscope, ainsi qu’une connexion Bluetooth.

La carte Micro:bit peut être programmé en utilisant le langage de programmation Python ou en utilisant des blocs de programmation via un logiciel en ligne comme Microsoft MakeCode. Il est alimenté par une batterie ou par un câble USB et peut être utilisé en tant que dispositif autonome ou connecté à un ordinateur ou à un autre système de contrôle.

La carte Micro:bit est un outil pratique pour les éducateurs et les développeurs qui souhaitent enseigner la programmation et l’électronique de manière interactive et ludique.

Clavier matriciel 4×4

Un clavier matriciel 4×4 est un type de clavier qui utilise une grille de 4 colonnes et 4 lignes de touches pour entrer des données. Chaque touche est associée à une combinaison unique de lignes et de colonnes, ce qui permet de détecter la touche appuyée en mesurant la résistance entre les lignes et les colonnes.

Les claviers matriciels 4×4 sont couramment utilisés dans les applications où il est nécessaire de conserver de l’espace, comme les télécommandes, les appareils électroniques portables et les dispositifs de contrôle industriels. Ils sont également souvent utilisés dans les projets de loisir et de bricolage, comme les projets de robotique et de domotique.

Micro:bit GPIO Board T

Une carte GPIO (General Purpose Input/Output) est un type de carte qui permet de connecter des appareils externes à un ordinateur ou à un microcontrôleur. Elle possède généralement une série de broches qui peuvent être utilisées pour envoyer et recevoir des signaux numériques et analogiques, ainsi que pour fournir de l’énergie à des appareils externes.

Les cartes GPIO sont souvent utilisées dans les projets de robotique, de domotique et de développement de logiciels, car elles permettent de connecter des capteurs, des actionneurs et d’autres appareils électroniques à un ordinateur ou à un microcontrôleur. Elles peuvent être utilisées pour contrôler et surveiller des systèmes, pour collecter et traiter des données, ou pour développer des applications de commande et de contrôle.

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

Plaque d’essai

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.

Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.

Montage

On connecte les 8 sorties du clavier aux 8 broches de la carte ESP32 suivant cet ordre: P0, P1, P2, P3, P4, P5, P5, P6 et P7

Programme Makecode

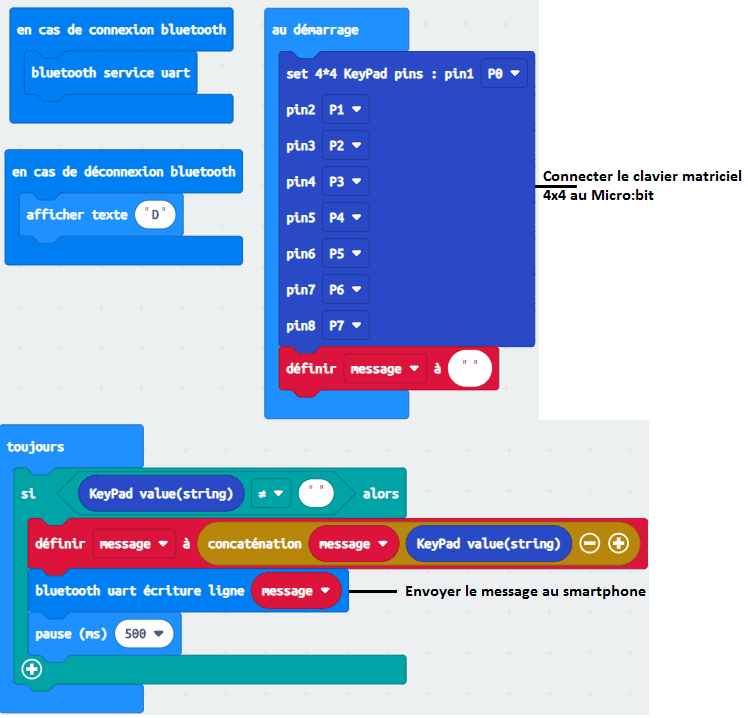

Voici le programme qui permet de connecter la carte Microbit au smartphone et d’envoyer un message par bluetooth en utilisant le clavier matriciel 4×4.

Création de l’application avec App Inventor:

On va créer une application mobile nommée ‘microbit_keypad’  avec App Inventor qui permet de recevoir un message de la carte ESP32.

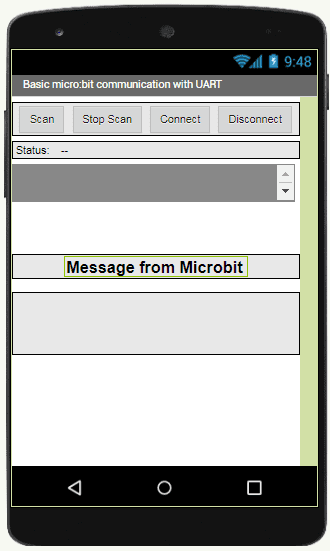

On vous propose donc de réaliser le design de l’application, avec le visuel suivant:

Programmation avec App Inventor

Pour programmer l’application, App Inventor nous propose d’utiliser L’espace Blocs qui permet de créer un programme sous forme de schéma bloc. Très simple d’utilisation mais nécessitant un peu de logique de programmation.

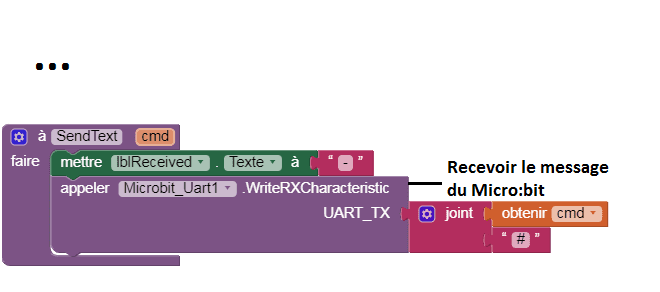

Voici le programme de l’application réalisée dans l’espace Blocs de l’App Inventor:
