Feu de circulation avec afficheur LCD contrôlé par Arduino
Un feu de circulation est un dispositif de signalisation routière utilisé pour réglementer la circulation des véhicules et des piétons. Il est généralement composé de trois couleurs de feux : rouge, jaune et vert. Chaque couleur signifie une action différente pour les usagers de la route.
Voici comment fonctionne un feu de circulation typique :
- Le feu rouge signifie que les véhicules et les piétons doivent s’arrêter.
- Le feu jaune signifie que les véhicules et les piétons doivent être prêts à s’arrêter ou à continuer selon la situation.
- Le feu vert signifie que les véhicules et les piétons peuvent continuer leur trajet.
Les feux de circulation sont souvent utilisés aux carrefours et aux intersections pour réglementer la circulation et éviter les accidents. Ils sont également utilisés dans les zones de travaux routiers et les zones piétonnes pour protéger les travailleurs et les piétons.
Il est important de respecter les feux de circulation et de suivre les indications qu’ils donnent. Ignorer les feux de circulation peut être dangereux et entraîner des accidents de la route.
Objectif de ce projet :
L’objectif de ce projet consiste à réaliser un feu de signalisation routière suivant ces étapes :
– La led rouge s’allume pendant 3 secondes en affichant sur l’afficheur LCD « Stop » .
– Après les 3 secondes la led rouge s’éteint et s’allume une autre verte, durant 3 secondes aussi , affichant « Traversez »
– Une fois la led verte éteinte, s’allume une troisième, orange, pendant 2 secondes en affichant « Traversez vite ».
Puis le programme reprend en boucle .
Composants nécessaires
carte Arduino UNO
L’Arduino UNO est une carte de développement microcontrôleur populaire utilisée pour créer des projets électroniques interactifs. Elle est basée sur le microcontrôleur ATmega328 et dispose de 14 broches d’entrée/sortie, de 6 entrées analogiques, de 2 ports série et d’un port USB pour la communication et l’alimentation.
afficheur LCD I2c
Un afficheur LCD I2C (Inter-Integrated Circuit) est un afficheur à cristaux liquides (ACL) qui peut être contrôlé par une interface de communication I2C. Il est utilisé pour afficher du texte et des données sur un écran LCD à l’aide d’une carte de développement telle que l’Arduino ou l’ESP32.
3 résistance de 220Ω
Une résistance est un composant électronique qui oppose un flot électrique. Elle est utilisée pour limiter le courant électrique dans un circuit et protéger les composants contre les surtensions.
1 LED rouge-1 LED jaune-1 LED verte
Une LED (Light Emitting Diode) est un composant électronique qui émet de la lumière lorsqu’il est alimenté en courant électrique. Les LED sont utilisées dans de nombreux domaines, notamment l’éclairage, l’affichage et l’indication. Elles sont populaires en raison de leur faible consommation d’énergie, de leur durée de vie élevée et de leur capacité à produire une lumière de haute qualité.
des fils de connexion
Les fils de connexion sont essentiels pour relier les composants électroniques dans un circuit électronique, y compris une carte Arduino. Il existe différents types de fils de connexion en fonction de leur application, comme les fils à gaine thermorétractable, les fils à cosse et les fils tressés.
plaque d’essai
Une plaque d’essai est un support en plastique ou en métal utilisé pour tester des circuits électroniques de manière sécurisée et pratique. Elle est composée de lignes et de colonnes de trous qui permettent de connecter des fils de connexion et des composants électroniques de manière ordonnée.

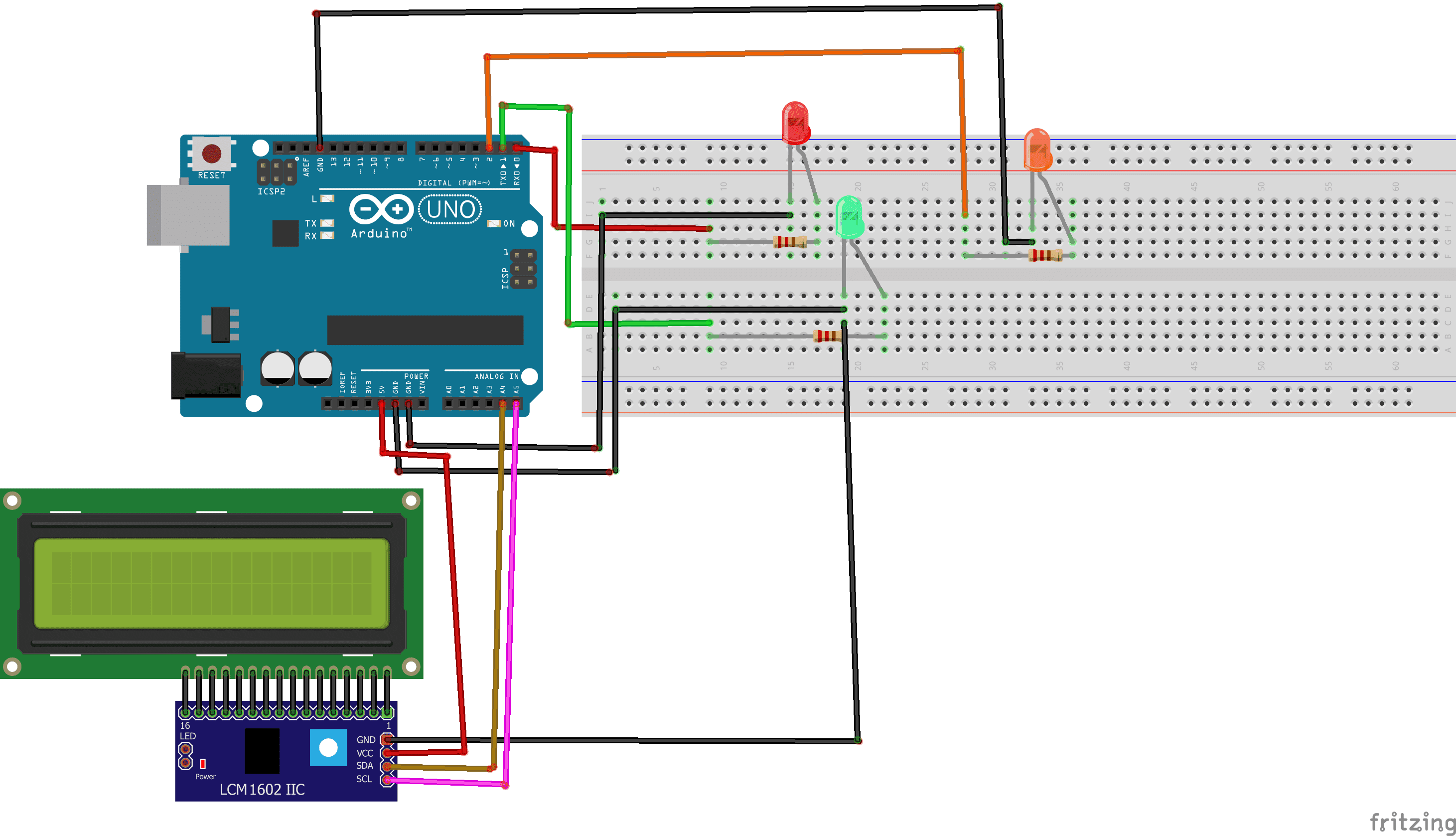

Montage
Pour réaliser le montage on peut connecter :
Les LEDs :
- la résistance de LED vert à la borne PIN 0 de l’Arduino
- la résistance de LED jaune à la borne PIN 1 de l’Arduino
- la résistance de LED rouge à la borne PIN 2 de l’Arduino
Pour L’afficheur LCD :
- la broche SCL de l’afficheur LCD à la borne A5 de l’Arduino
- la broche SDA de l’afficheur LCD à la borne A4 de l’Arduino
- la broche VCC de l’afficheur LCD à une tension de 5v de l’Arduino.
- la broche GND de l’afficheur LCD à GND de l’Arduino
Programme Arduino
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
#include <LiquidCrystal_I2C.h> //—– Adressage matériel —– // En cas de non fonctionnement, mettez la ligne 8 en // commentaire et retirez le commentaire à la ligne 9. LiquidCrystal_I2C lcd(0x27, 20, 4); //LiquidCrystal_I2C lcd(0x3F,20,4); void setup(){ lcd.init(); // initialisation de l’afficheur pinMode(0,OUTPUT); //règle la borne numérique numéro 0 de la carte Arduino en mode sortie pinMode(1,OUTPUT); //règle la borne numérique numéro 1 de la carte Arduino en mode sortie pinMode(2,OUTPUT); //règle la borne numérique numéro 1 de la carte Arduino en mode sortie } void loop(){ lcd.backlight(); lcd.clear(); // effacer le contenu de l’Afficheur LCD digitalWrite(0,HIGH); //la LED rouge s’allume digitalWrite(1,LOW); // la LED vert s’éteint digitalWrite(2,LOW); // la LED jaune s’éteint lcd.setCursor(0, 0); lcd.print("STOP"); // Afficher le mot ‘traversez’ sur l’afficheur LCD delay(3000); lcd.clear(); digitalWrite(0,LOW); //la LED rouge s’éteint digitalWrite(1,HIGH); //la LED vert s’allume digitalWrite(2,LOW); // la LED jaune s’éteint lcd.print("Traversez"); // Afficher le mot ‘traversez vite’ sur l’afficheur LCD delay(3000); lcd.clear(); digitalWrite(0,LOW); //la LED rouge s’éteint digitalWrite(1,LOW); // la LED vert s’éteint digitalWrite(2,HIGH); // la LED jaune s’allume lcd.print("Traversez vite"); // Afficher le mot ‘STOP’ sur l’afficheur LCD delay(1000); } |
