Les systèmes de mesure du niveau des liquides sont utilisés pour détecter et mesurer la quantité de liquide contenue dans un récipient ou un réservoir. Ils sont couramment utilisés dans de nombreux domaines, tels que l’industrie, l’agriculture, l’eau potable et l’environnement, pour surveiller et contrôler les niveaux de liquides dans les processus de production ou de stockage.
Il existe plusieurs méthodes pour mesurer le niveau des liquides, chacune ayant ses propres avantages et inconvénients. Par exemple, les systèmes à flotteur sont simples à utiliser et peu coûteux, mais ils peuvent être affectés par la viscosité et la densité du liquide. Les systèmes à ultrasons sont plus précis, mais ils peuvent être perturbés par des interférences électromagnétiques ou par des objets en suspension dans le liquide.
But de ce projet :
Dans ce projet, on va construire un système de surveillance du niveau d’eau d’une bouteille commandé par la carte Micro:bit.

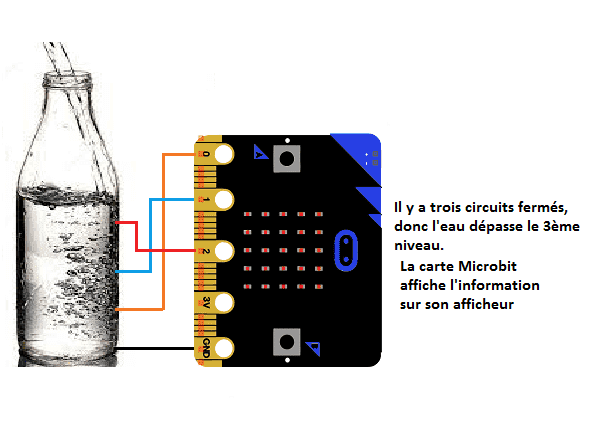

Description du fonctionnement du système de surveillance :
On sait que l’eau comme toute autre liquide est conductrice du courant électrique.
La détection du niveau de l’eau remplie dans la bouteille est basée sur cette idée.
Lorsque le niveau d’eau monte, ce liquide arrive en contact avec l’extrémité du fil de connexion fixé dans la bouteille, le circuit électrique est alors fermé et un courant électrique sous très basse tension est détecté par la carte Micro:bit.
Lorsque le niveau d’eau diminue, le circuit électrique est ouvert. Par conséquence il n’y a plus de courant électrique.
Ensuite la carte Micro:bit affiche le niveau d’eau sur son afficheur.
Composants Nécessaires:
Carte Micro:bit
La carte Micro:bit est un ordinateur en carte de développement conçu pour l’apprentissage de la programmation et de la robotique. Elle est principalement utilisée en éducation pour aider les élèves à découvrir les concepts de base de l’informatique et de l’électronique.
La carte Micro:bit dispose de nombreux capteurs et de plusieurs entrées/sorties, ce qui permet de réaliser de nombreux projets différents, tels que des robots, des capteurs de mouvement, des jeux et bien plus encore. Elle est également facile à utiliser grâce à sa compatibilité avec plusieurs langages de programmation, tels que le Python, le JavaScript et le C++.
En outre, la carte Micro:bit est très compacte et portable, ce qui en fait un choix idéal pour les projets de voyage ou de déplacement. Si vous êtes intéressé par l’apprentissage de la programmation ou de la robotique et que vous cherchez une carte de développement facile à utiliser et abordable, la carte Micro:bit pourrait être un excellent choix pour vous.
La carte GPIO Board T
La carte GPIO (General Purpose Input/Output) pour Micro:bit est une extension pour le micro:bit, qui est un ordinateur de poche conçu pour l’apprentissage de la programmation. La carte GPIO permet de connecter des capteurs, des actionneurs et d’autres dispositifs électroniques au micro:bit de manière à étendre ses fonctionnalités et à créer des projets plus complexes.
La carte GPIO pour Micro:bit est équipée de plusieurs broches de connexion qui peuvent être utilisées pour connecter des dispositifs externes au micro:bit. Elle est également dotée d’un microcontrôleur qui peut être programmé pour contrôler ces dispositifs et interagir avec eux en utilisant des instructions de programmation.
Plaque d’essai
Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Elles sont souvent utilisées par les développeurs pour tester rapidement des idées et des conceptions avant de les intégrer à un projet plus important ou de les intégrer dans une carte de développement plus permanente.
Les plaques d’essai sont généralement basées sur un microcontrôleur, qui est un processeur facile à utiliser et à programmer qui peut être utilisé pour contrôler une variété de circuits électroniques. Les plaques d’essai incluent généralement des broches d’extension qui permettent de connecter facilement des composants électroniques tels que des capteurs, des afficheurs, des moteurs et d’autres composants.
des fils de connexion
Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.
Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.
Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.
Montage

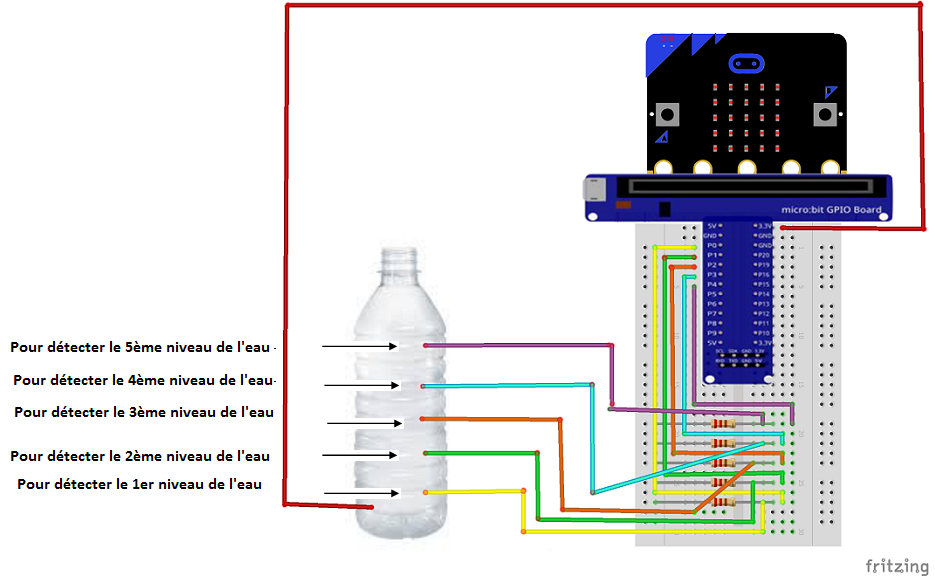

Tout d’abord On perce six trous dans la bouteille. Puis on fixe un fil de connexion dans chaque trous.
Programme Makecode

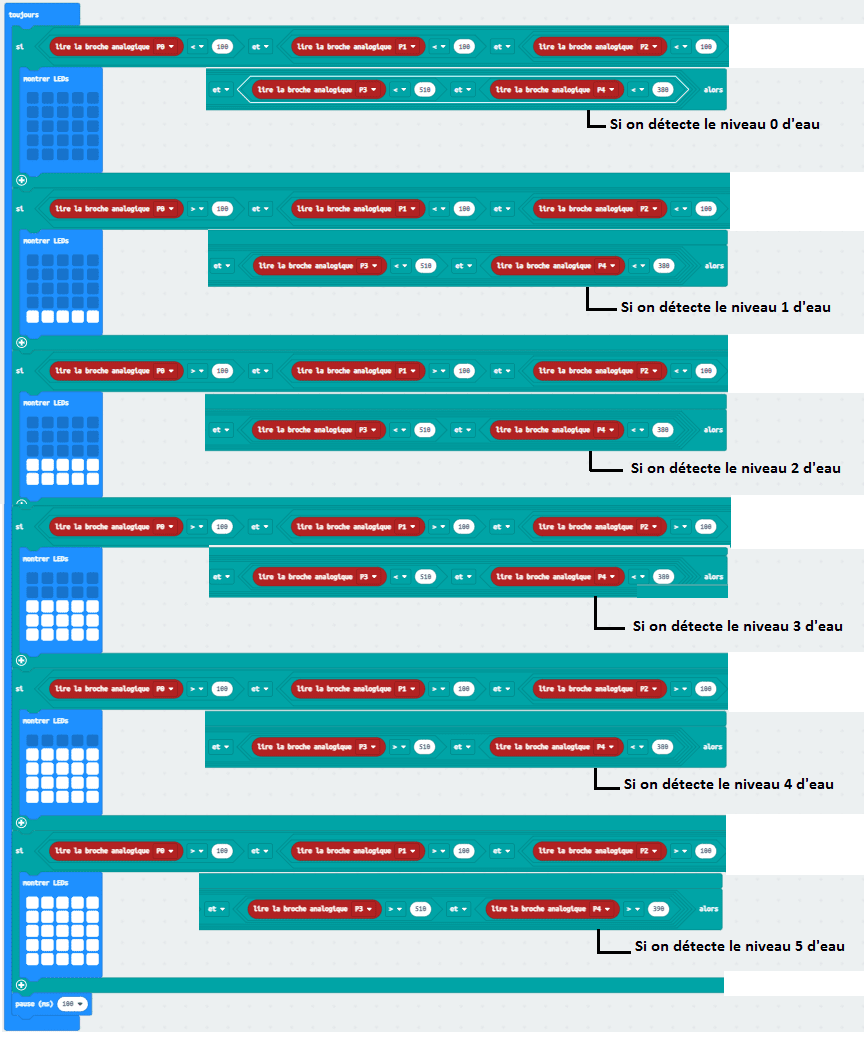

Voici le programme Makecode qui permet de détecter le niveau d’eau remplie dans la bouteille et afficher le niveau d’eau sur l’afficheur de la carte Micro:bit
