Système de sécurité de porte commandé par Micro:bit

But de ce projet:

Dans la vie d’aujourd’hui, tout devient simple et avancé, auparavant pour verrouiller quelque chose, nous avions l’habitude d’avoir des cadenas, des serrures à combinaison. Mais en raison de l’augmentation des vols et de la technologie, de nouveaux types de serrures telles que les serrures électroniques, les serrures intelligentes ont été inventées et les gens les utilisent largement pour protéger leurs biens.

Il existe plusieurs systèmes de sécurité pour les portes qui peuvent être utilisés seuls ou en combinaison pour renforcer la sécurité d’une porte.

1. Serrures: Les serrures sont les dispositifs de sécurité les plus courants pour les portes. Il existe différents types de serrures, comme les serrures à cylindre, les serrures à pêne dormant, les serrures à encastrement, les serrures à carte, les serrures à code et les serrures biométriques.
2. Verrous de sécurité: Les verrous de sécurité sont des dispositifs supplémentaires qui peuvent être installés sur une porte pour renforcer sa sécurité. Ils peuvent être actionnés manuellement ou à distance et peuvent être verrouillés et déverrouillés avec une clé ou un code.
3. Systèmes de surveillance: Les systèmes de surveillance, comme les caméras de sécurité et les alarmes, peuvent être installés pour surveiller une porte et alerter les propriétaires en cas d’intrusion.
4. Barres de sécurité: Les barres de sécurité sont des dispositifs qui peuvent être installés à l’intérieur d’une porte pour empêcher l’ouverture de celle-ci. Elles sont souvent utilisées dans les hôtels et les maisons de retraite pour renforcer la sécurité des chambres.

Il est important de choisir le système de sécurité qui convient le mieux à vos besoins et à votre budget. Il est également recommandé de faire vérifier régulièrement l’état de tous les systèmes de sécurité pour s’assurer qu’ils fonctionnent correctement.

Dans ce projet, nous allons construire un système de verrouillage de porte basé sur un mot de passe en interfaçant la carte Micro:bit avec un clavier 4 × 4 pour entrer le mot de passe.

Nous utilisons une porte coulissante s’ouvrant ou fermant par translation horizontale grâce à un moteur DC de 5V .

Avec ce projet, nous pouvons construire un système de sécurité qui fonctionne avec un mot de passe.

On peut ouvrir la porte par deux méthodes:

• Méthode 1 basé sur le mot de passe
• Méthode 2 basé sur l’appuie sur le bouton A

On peut fermer la porte par l’appuie sur le bouton B

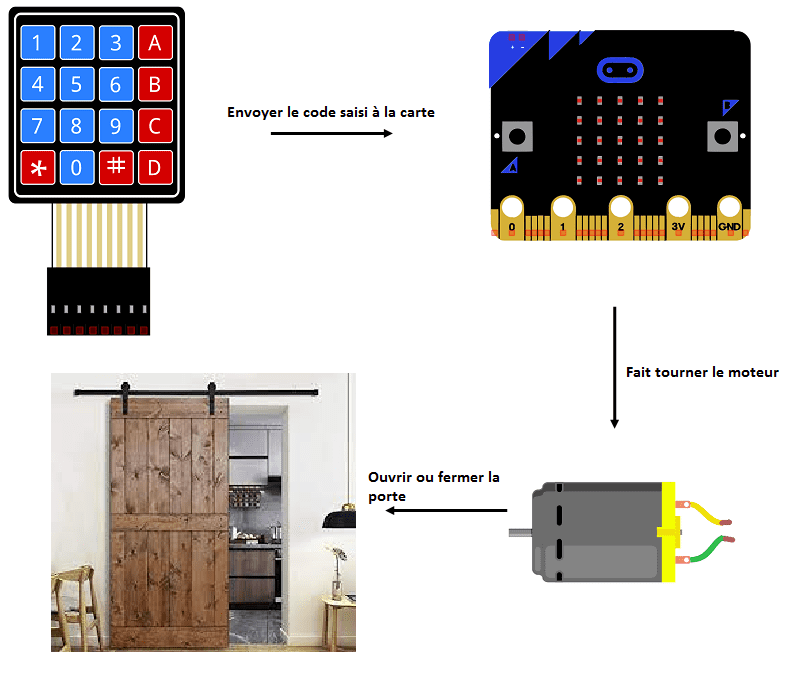

Description du fonctionnement du système de sécurité de porte

Composants nécessaires

carte micro:bit

Un clavier matriciel 4×4 est un type de clavier qui utilise une grille de 4 colonnes et 4 lignes de touches pour entrer des données. Chaque touche est associée à une combinaison unique de lignes et de colonnes, ce qui permet de détecter la touche appuyée en mesurant la résistance entre les lignes et les colonnes.

Les claviers matriciels 4×4 sont couramment utilisés dans les applications où il est nécessaire de conserver de l’espace, comme les télécommandes, les appareils électroniques portables et les dispositifs de contrôle industriels. Ils sont également souvent utilisés dans les projets de loisir et de bricolage, comme les projets de robotique et de domotique.

Micro:bit Driver Expansion Board

Le module Driver Expansion Board est un module électronique qui permet d’étendre les fonctionnalités d’un système de contrôle ou d’un ordinateur en ajoutant de nouvelles entrées/sorties et en permettant la connexion de capteurs, d’actionneurs et d’autres dispositifs électroniques.

moteur DC de 5V

Un moteur DC de 5 volts est un moteur électrique qui fonctionne à une tension de 5 volts. Les moteurs DC sont des moteurs qui utilisent un courant continu pour fonctionner et qui peuvent être alimentés par une variété de sources, notamment des piles, des panneaux solaires et des alimentations électriques.

Les moteurs DC de 5 volts sont couramment utilisés dans les applications où une faible tension est requise, telles que les projets de bricolage et de loisir, les jouets et les appareils électroniques portables. Ils sont également souvent utilisés dans les projets de robotique et de domotique, où ils peuvent être utilisés pour contrôler les mouvements des robots et des dispositifs automatisés.

des fils de connexion

Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement ESP32. Ils sont généralement utilisés pour connecter des capteurs, des actionneurs, des afficheurs et d’autres composants à la carte ESP32 afin de créer des circuits électroniques.

Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle. Les fils de connexion mâle-mâle sont utilisés pour connecter des composants qui ont tous deux des broches mâles, tandis que les fils de connexion mâle-femelle sont utilisés pour connecter des composants avec une broche mâle et une broche femelle.

Les fils de connexion sont généralement fabriqués en cuivre ou en alliage de cuivre et sont revêtus d’un isolant en plastique pour protéger les fils électriques et empêcher les courts-circuits. Ils sont disponibles dans une variété de couleurs pour aider à identifier et organiser les différents fils dans un circuit.

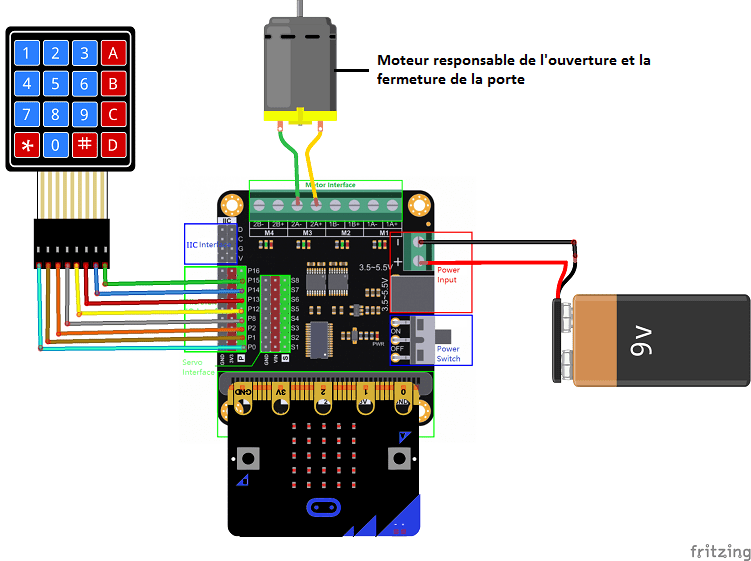

Montage

Pour réaliser le montage, on connecte:

• les 8 sorties du clavier aux 8 pins du Micro:bit( P0, P1, P2, P8, P12, P13, P14, P15)
• les deux bornes du moteur aux 2 broche M3 de la carte Driver Expansion Board

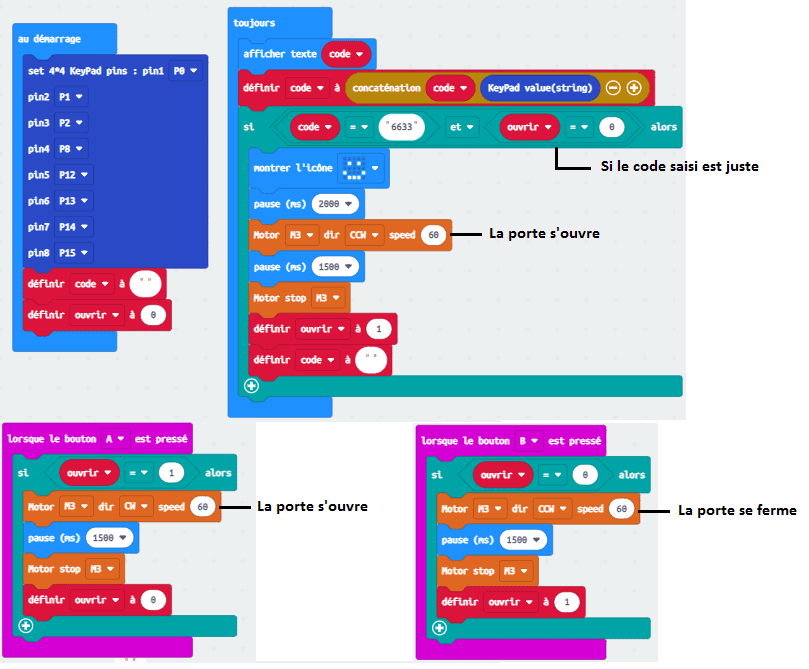

Programme Makecode

Voici le programme Makecode qui permet d’ouvrir ou fermer la porte par la carte Micro:bit.
